首先，三者的核心区别可概括为三点：RS232适用于点对点通信，最大传输距离为15米，典型应用场景为PLC与触摸屏之间的本地连接；RS485采用总线式结构，最大传输距离可达1200米，支持多设备并联，常用于传感器组网或分布式设备通信；USB则以即插即用、传输速率高为特点，主要用于外设接入，例如编程器、U盘与电脑之间的数据交互。
在工作原理层面：RS232采用单端信号传输方式，抗干扰能力较弱，仅支持一对一连接；RS485使用差分信号传输，具备较强的抗共模干扰能力，可在同一总线上挂载最多32个设备；USB属于串行总线协议，支持热插拔功能，并能通过接口提供5V电源。
具体到适用场景：当进行PLC与电脑之间的程序调试，或触摸屏与控制器之间的短距本地通信时，应选用RS232；若需构建变频器、温度/压力传感器等设备的组网系统，或实现车间内远程仪表的数据采集与设备联动，则RS485更为合适；而PLC程序下载、外接鼠标或U盘、以及高速导出故障日志等操作，USB是首选方案。

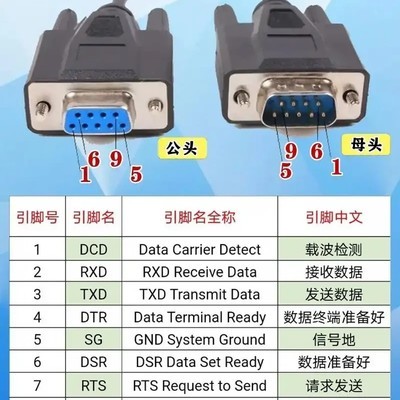

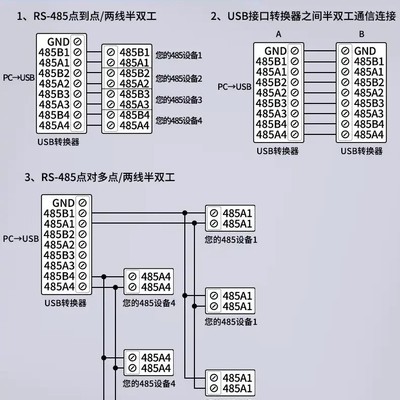

接线方面需特别注意：RS232常用三线制（DB9接口），其中电脑的第2脚（Tx）接设备的Rx端，第3脚（Rx）接设备的Tx端，第5脚（GND）必须与设备共地；RS485普遍采用两线制总线结构，所有设备的A端（正）相互并联，B端（负） likewise 并联，且仅在总线起始与末端两个设备上各接入一只120Ω终端电阻，同时须确保全部设备共地，防止电位差导致接口损坏；USB本身无需手动接线，插入后由系统自动识别并加载驱动；若使用USB转RS485或RS232适配器进行编程，则需按对应标准正确连接A/B或Tx/Rx引脚。
最后需强调三项关键避坑提示：RS485布线严禁采用星型拓扑，必须严格采用手拉手串联方式；RS232实际应用中一旦超过15米，极易出现数据丢包，此时应无条件切换至RS485；USB标准线缆长度不宜超过5米，如需延长，必须选用内置信号放大功能的主动式USB延长器。
