肿么将ug图完整的导成cad图

举报 回答
肿么将ug图完整的导成cad图
问在线客服
扫码问在线客服
  • 回答数

    5

  • 浏览数

    870

举报 回答

5个回答 默认排序
  • 默认排序
  • 按时间排序

没找到满意答案?去问秘塔AI搜索
取消 复制问题
已采纳
方法一:用CGM格式中转
先从制图里导出个cgm文件,再新建一个UG零件,把cgm导入进去,最后导出成dxf,全选所有图形就行。但这招有坑:只能转Drafting里的工程图,Modeling里直接转DWG会报错;转出来的线条容易断成一小段一小段的,虚线最明显,有时候一个箭头到了AutoCAD变成三条短线,选都选不顺;而且一次只能搞一个文件,没法批量处理,太麻烦。
方法二:用File→Export→2D Exchange直接转
这个更常用,进2D Exchange设置界面后,把OutputAs改成DWG File(1),就能直接输出DWG文件。好处是质量比CGM强多了,不会出现线被拆得稀碎的问题,步骤也少一步,省事点。
方法三:用UG2Dprt当跳板
其实OutputAs默认是UG Part File,也就是先转成UG2Dprt文件,再拿它去转DWG,能避开前面那些问题。操作就是先走2D Exchange导出UG2Dprt——进入File→Export→2D Exchange(见图2),源文件默认是Existing Part,这时候Choose Part按钮能用,可以直接选要转的部件;如果选Select from Displayed Part,就得靠Class Selection,但装配图里只能挑已完全加载的部件。投影对象默认情况是:没建工程图就用当前视图,有工程图就用最早的那个,可以手动换。OutputTo这一项,如果是投视图就灰了,只能到Modeling;要是投图纸就能选Drafting,这样生成的文件只有图纸没模型,看着清爽,但转DWG时图形和文字标注会分在不同空间,一缩放就错位,挺烦人。所以建议还是把OutputAs设成UG Part File,然后点Specify Output File命名,确认OK就生成UG2D文件了(2)。
后面还能批量处理——毕竟直接从UG的View或Drawing转DXF/DWG效果很差,但先用2D Exchange转成UG2D图,再用外部DXF/DWG转换器导出,就能搞定。关键是那个转换器支持批量操作,效率高多了。
取消 评论
UG转CAD

1现在UG里出好工程图,最好是用公制单位和第一象限视角

2.然后进行到处,选择导出功能下面的2D转换

3,指定输出为文件类型

4.进行转化设置,

5.点击修改设置,选平移某类型的对象,在对象类型里。选择CURVER,ANNOTATIONS,STRUCTURES然后确定另保存,

6,指定输出文件文件

7,最后确定,就开始文件转化,

8,在CAD中可以对图进行修改,标注,打印

9,可以通过CAD里的快速选择进行快速编辑。

网上抄的,不知道可不可以用。
取消 评论
UG三维图导成二维CAD图步骤如下:

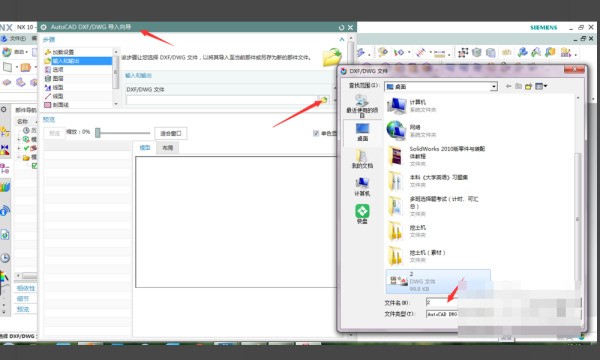

1、先新建一个UG NX模型,点击文件/导入/AutoCAD DXF/DWG,然后选择要导入的文件,是DWG文件就要选择类型为DWG,如果是DXF文件就要选择类型为DXF,选择后可以点击预览,然后完成。

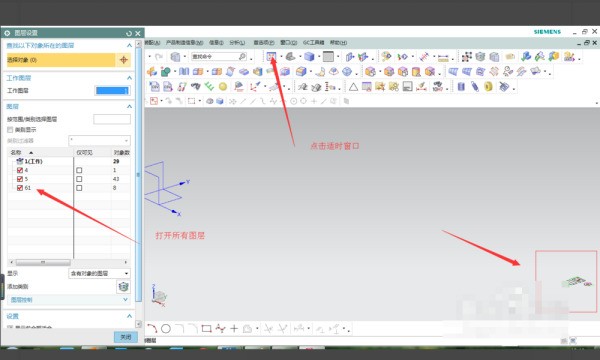

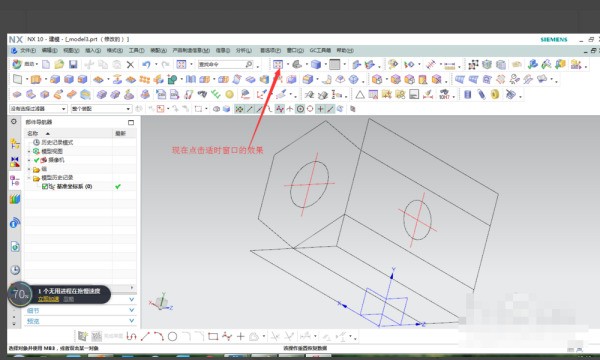

2、很多完成导入以后看不到图形,这里先点击格式/图层设置,打开所有的图层,然后点击适时窗口,就可以看到图形的,一般都在较远的位置,仔细查找一下。

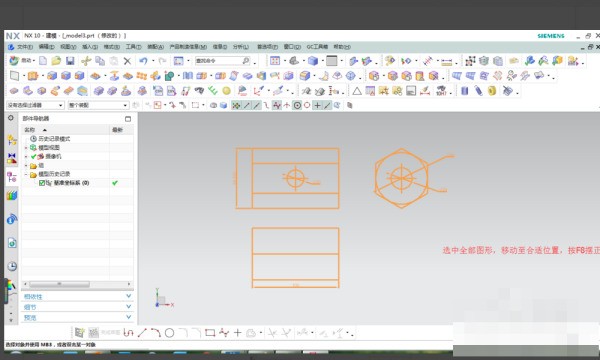

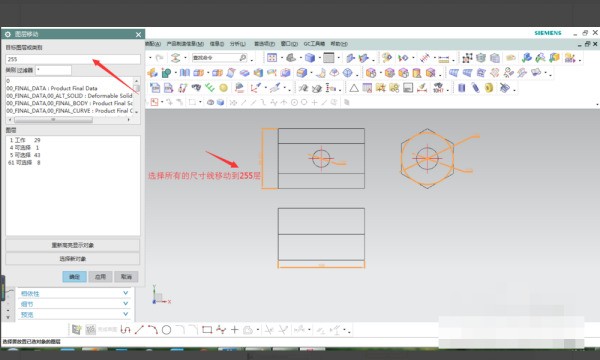

3、找到图形全部选中,拖动到合适的位置摆正,缩放到合适大小。选择很有的尺寸线和尺寸,移动到255层,或者删除掉也行,我们一般都把不用的图移动到255层隐藏起来。

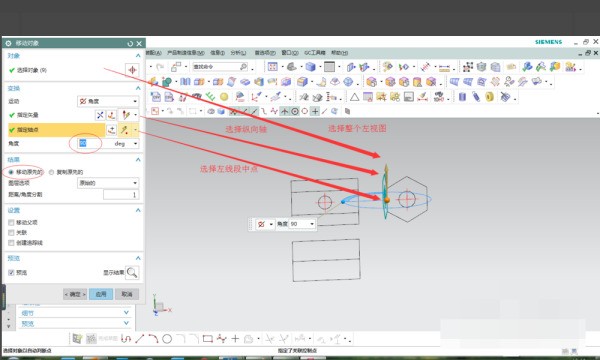

4、选择编辑移动对象命令,选中所有左视图,选择角度旋转90度,左侧连线中心为旋转点,纵向轴为旋转轴。

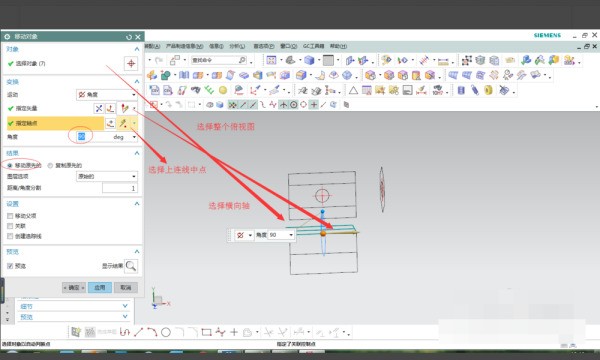

5、同样的方法,选中所有俯视图,上边线中心为旋转点,横向轴为旋转轴,让整个俯视图旋转90度。

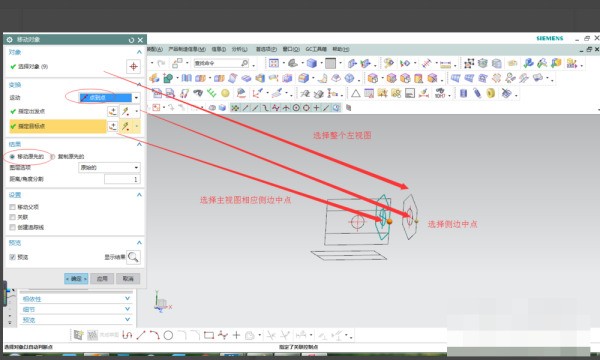

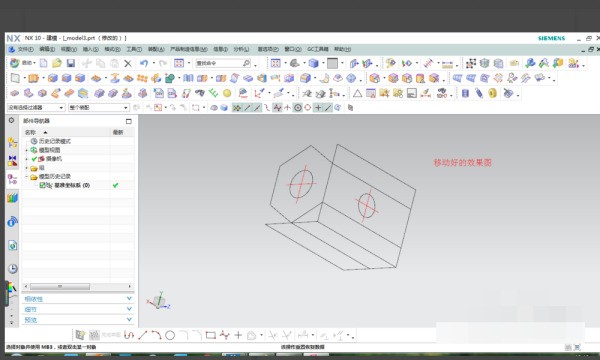

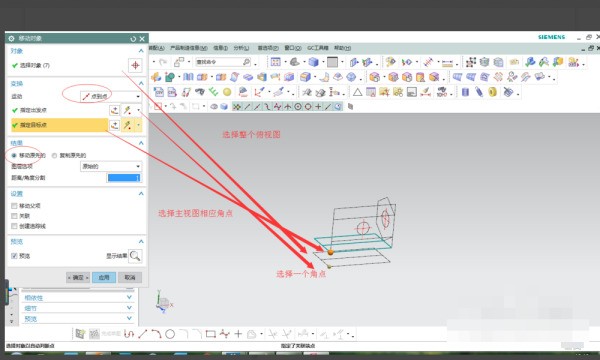

6、再继续使用移动对象命令,选择类型为点到点,分别选择左视图和俯视图,移动到主视图对应的角点,具体操作如图所示,移动完成后各视图完成对齐。

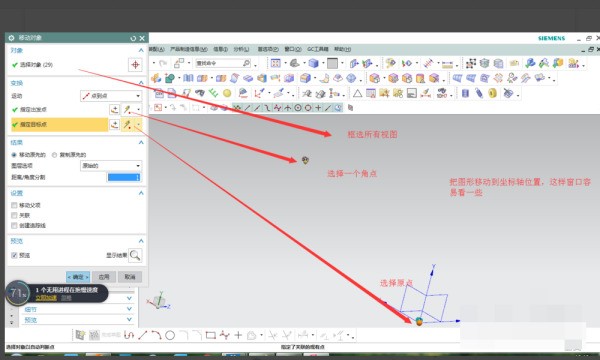

7、当点击适合窗口时,我们的图形会变小,这是因为在导入图形时离UG NX的坐标原点很远,同样可以使用移动对象命令选择图形的一个角点,用点到点移动到坐标轴原点,再点击适合窗口效果就不一样了。

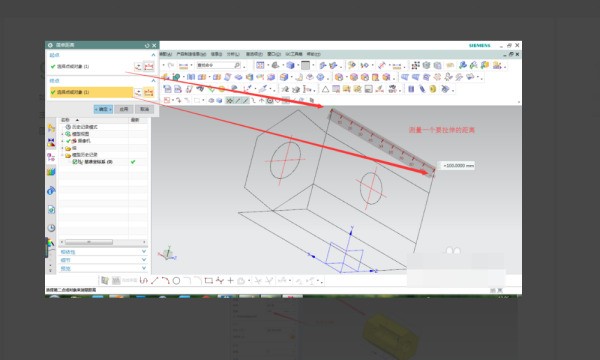

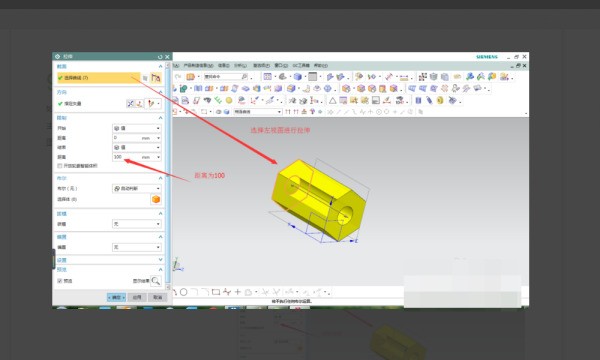

8、如果记不尺寸,可以点击分析/测量距离,对主视图的长度进行测量,如图。然后对左视图进行拉伸,拉伸长度为刚刚测量的尺寸。

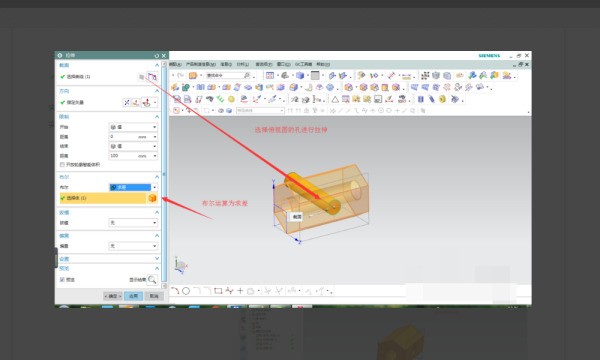

9、完成以后对俯视图的孔进行拉伸求差,最后实体效果如图。

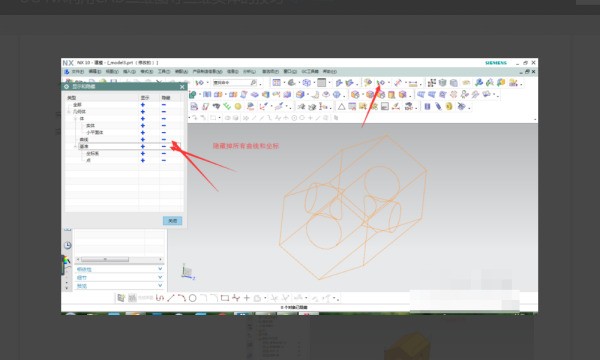

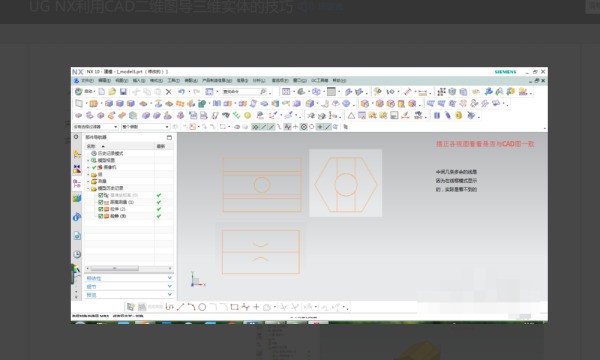

10、隐藏掉CAD线段,调为线框模式,摆正几个视图方向,可以看到实体在该方位的显示。



11、最后生成工程CAD图。

取消 评论
文件---导出---2D exchange
取消 评论
首先在ug中完成建模,然后选择制图模块,对模型进行三视图投影。
标注你所需要的尺寸,标注。
然后对图纸导出dwg 或者 dxf格式。
你在cad中就可以打开了。
取消 评论
