5G手机射频前端深度拆解分析如下：

一、射频前端模块技术全景

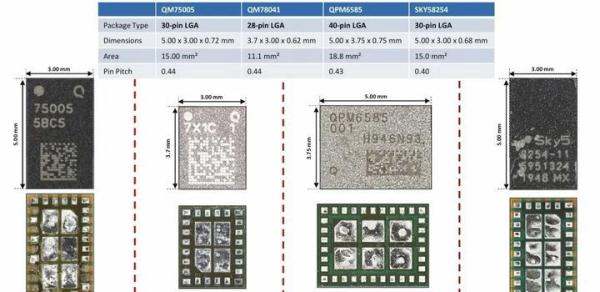

核心组件与架构：射频前端模块（RFFE）是无线通信系统的关键部分，位于天线与基带处理单元之间，负责信号转换、放大、滤波及切换。5G Sub-6GHz和毫米波（mmWave）频段下，主流模块包括PAMiD（功率放大器模块）和FEM（前端模块）。例如，Qorvo QM75005、Qualcomm QPM6585、Skyworks SKY58254等型号封装尺寸在5.00x3.00mm至5.00x3.75mm之间，引脚间距0.40-0.44mm，集成功率放大器（PA）、开关、滤波器等器件。

工艺与材料选择：

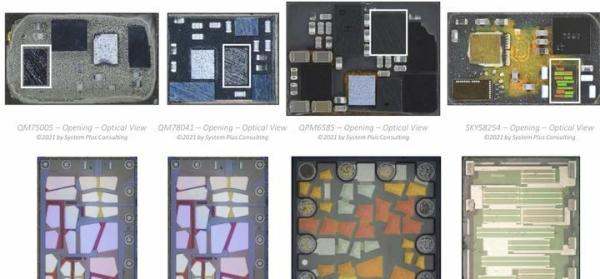

Qorvo QM75005：采用GaAs材质的PA和SOI开关，集成BAW滤波器，面积1.01mm2，适用于高性能场景。

Skyworks SKY58254：使用InGaP PA和SOI开关，搭配SAW滤波器，成本约0.39美元，主打中低端市场。

滤波器分化：BAW滤波器因高频性能优势被Qualcomm等用于高端模块，而SAW滤波器凭借成本优势占据中低端主流。

二、市场竞争格局

头部厂商博弈：

Qualcomm：以51.5%的射频组件总面积占比领跑市场，平均每部手机搭载约210mm2组件，成本约9美元。

Qorvo：在PAMiD领域表现突出，尤其在n77/n78/n79频段的高集成度解决方案上追赶迅猛。

品牌策略差异：

苹果：iPhone 12系列采用紧凑射频设计，RF面积占主板比例较高，依赖Murata和USI的FEM模块，mmWave AiP（天线封装）面积达81.66mm2。

三星：Galaxy Note20 Ultra 5G以Qualcomm方案为主，集成QPM5677等型号支持n77/n78频段，主板预留更多空白区域。

三、技术趋势

集成度提升：PAMiD模块从单一频段向多频段融合演进，例如Qorvo QM78202可覆盖n77/n78/n79频段，显著减少主板占用面积。材料创新：硅基衬底（Silicon）使用比例上升，SOI占比下降，与LNA数量增加及SOI工艺优化相关。成本控制：华为Mate 40 Pro通过自研Hi6365射频芯片将总成本控制在15美元以下，而苹果iPhone 12 Pro Max因毫米波模块和多频段支持成本高达34.68美元。

滤波器技术演进：MLC滤波器在Sub-6GHz模块中占比显著，但IPD、IHP SAW和BAW滤波器的应用逐步增加，未来可能重塑市场格局。

四、未来展望

技术突破方向：

mmWave与Sub-6GHz融合设计：满足高频段与大带宽需求。

AI辅助自适应射频调节：提升信号处理效率与稳定性。

先进封装技术：如DSMBGA（双面球形栅格阵列）将推动模块小型化。

中国厂商崛起：华为海思等企业在射频芯片领域的自主研发逐步打破国际垄断，为行业注入新活力。

总结：5G射频前端模块通过集成度提升、材料创新与成本控制，正推动无线通信技术向更高频段与更大带宽演进。头部厂商的技术博弈与品牌策略差异，以及中国厂商的自主研发，共同塑造了行业格局。未来，融合设计、AI调节与先进封装将成为关键创新点，为5G生态的持续发展提供核心支撑。

取消评论

Dzheng2012

华为有望通过国产5G射频芯片解决部分5G手机支持问题，但受限于麒麟9000芯片库存，5G手机回归规模或有限。以下是对这一问题的详细分析：

华为5G射频芯片问题的解决进展国产5G射频芯片的研发成功：由于美国制裁，华为此前无法从日本和美国企业获取5G射频芯片，导致虽有5G手机芯片（麒麟9000）却无法支持5G功能。近期，华为与国内射频芯片企业合作研发，成功突破技术瓶颈，推出国产5G射频芯片。这一成果预计将应用于即将发布的Mate50手机，使其采用麒麟9000芯片的版本能够支持5G网络。

技术突破的意义：国产5G射频芯片的研发成功，标志着华为在5G手机关键零部件领域实现了自主可控，减少了对国外供应商的依赖。这一突破不仅为华为5G手机的回归奠定了技术基础，也体现了中国在半导体领域的自主创新能力。麒麟9000芯片库存的严峻挑战

库存有限性：自2020年9月15日起，台积电、中芯国际等企业无法为华为代工生产芯片。在此之前，台积电为华为生产了约800万至1000万颗麒麟9000 5G芯片。然而，随着华为P系列和Mate系列手机的高销量消耗，麒麟9000芯片的库存已逐渐减少。

消耗速度与剩余库存：华为Mate系列和P系列手机月销量曾达200万台，即使缩减三分之二，每月出货量仍达60万台。经过11个月的消耗，麒麟9000芯片的剩余库存已非常有限。据估计，Mate50手机中采用麒麟9000芯片的5G版本数量不会太多，大部分可能仍采用高通骁龙888芯片的4G版本。

华为手机供应策略的调整

优先保障4G手机供应：面对5G芯片库存的限制，华为近期调整了手机供应策略。例如，新发布的Nova9手机采用了高通的骁龙778 4G版芯片，且敞开供应。这一策略表明，华为在获得高通4G芯片供应的情况下，以销量为优先目标，尽可能满足市场需求。

5G手机供货量的减少：由于5G芯片库存有限，华为5G手机的供货量逐渐减少。即使国产5G射频芯片能够解决部分5G手机支持问题，但受限于麒麟9000芯片的库存，华为5G手机的整体回归规模仍可能有限。

市场环境对华为手机销售的影响

消费者对5G态度的变化：近期国内消费者对5G的态度日渐冷淡，9月份5G手机销量创年内新低，而4G手机销量连续两个月环比上涨。这一市场变化有利于华为手机的销售，因为华为目前能够大量供应4G手机，满足消费者需求。

4G手机需求的提升：随着消费者对4G手机需求的提升，华为可以通过销售4G手机来维持市场份额和销量。同时，华为也可以继续研发和推广5G技术，为未来5G手机的全面回归做好准备。

取消评论

z999521

5G手机射频前端包含功率放大器（PA）、低噪声放大器（LNA）、开关（Switch）、滤波器（BAW/FBAR/Saw）、天线调谐器等。因支持n77/n78/n79等高频段及Sub-6GHz+毫米波，需多模多频、高集成模块（如PAMiD），对BAW滤波器、GaN/SiGe PA要求更高，成本与设计复杂度显著提升。

取消评论

461251248

美国修改半导体芯片市场新规，导致华为智能手机因缺少5G射频模组芯片而暂时丢失5G功能。这对麒麟芯片遭到断供的华为来说是“雪上加霜”。缺少5G功能的华为新机P50系列，让不少“花粉”感到遗憾，不过，这一问题很快会得到解决。

2022年1月14日消息。国内科技巨头富满微于2022年1月11日正式官宣：公司自研的5G射频前端芯片步入量产阶段，国产5G射频芯片正式落地。相比较GPU、CPU；5G射频模组芯片的研发难度要低一些。但因射频芯片模组零部件繁多，想要实现射频芯片模组的自给化，还是具备一定难度的。

不过伴随着国产厂商芯片自研项目的展开，我们在5G射频模组中取得了相当不错的进展。距离华为手机5G功能重回的时间也越来越近。例如金信诺与华为就射频连接器、射频线缆、射频组件、高速线缆等5G射频芯片项目开展合作。飞骧科技推出100%国产化射频芯片解决方案，助力国产厂商加速实现射频芯片自给自足的目标。大富科技破冰基站滤波器壁垒，推出了技术、性能卓越的5G基站滤波器，获得国家级制造业单项冠军并成为华为的核心供应商。

回到富满微科技这里，据了解，富满微科技量产的射频模组芯片，主要应用范围是以智能手机为主的各类电子设备。补充一点，对于国内供应商来说，通讯天线和射频模组都不是问题，难就难在射频前端模组上。目前国产供应商需要向国外进口射频前端芯片，而这也是导致华为手机无法使用5G的原因，好在这一问题很快被富满微科技解决。

换句话说，富满微科技推出的前端射频芯片，补足了国产射频芯片的最后一块拼图。这对华为等国产芯片商来说十分重要。有了它，华为手机有望在今年重回5G功能。值得一提的是：关于射频芯片自研项目，华为海外市场负责人在2021年11月举办的华为大会中表示：目前华为上海海思研发机构正进行5G射频芯片项目的研发，华为手机很快会重回5G。

对于国产芯片产业来说，富满微科技实现前端射频芯片的量产，将带动国产自研芯片项目的发展，尤其是国产智能设备厂商的发展。毕竟在解决了射频芯片卡脖子问题后，国产商的设备成本将会大幅降低，而与之相伴的则是附加值的提高。营收高了，发展自主权掌握在自己手中，有利于国产商的更好、更快发展。

祝愿国产半导体厂商能够早日解决核心技术卡脖子难题，掌握核心技术的发展自主权。对于富满微科技前端射频模组芯片正式投产这件事情，大伙有什么想说的呢？结合目前我国的射频芯片发展现状，到2022年，我们能否实现射频芯片自给自足的目标呢？
