机械制图中未注倒角c1属于什么结构

举报 回答
机械制图中未注倒角c1属于什么结构
问在线客服
扫码问在线客服
keep C1

  • 回答数

    8

  • 浏览数

    8,700

举报 回答

8个回答 默认排序
  • 默认排序
  • 按时间排序

没找到满意答案？去问秘塔AI搜索
取消 复制问题

dslmqs

已采纳

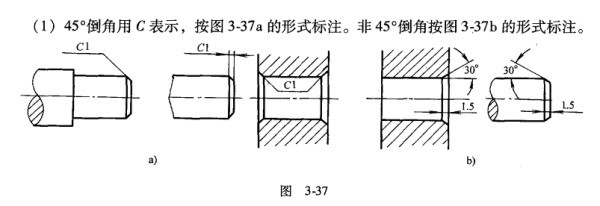

在机械制图中，C是45度倒模飞盾建果愿渐班抓角的代号，后边的数字是倒角的直边距离，未注倒角c1意思为：凡是需要来自倒角、但未单独注明的地方，要进行宴兄1毫米的45度倒角。非45度倒角的标颂指注见下图：野祥配
评论
取消 评论
超值推荐

imbahaoge

未注倒角是没画倒角可倒角 在技术条件里提出 ，在图纸中不标，意思是在图中未注明倒来自角的均为:未注倒角1X45等等! (除了特殊标明的严禁倒角).比如冲压模:凸(凹)模是不允许倒角的。 另外，新标准可以不画倒角。
评论
取消 评论

zhang295188860

是指倒角的长度，单位mm
评论
取消 评论

125931791112580

在机械制图中C1、C2的意义是：
C---倒角为45°。
1或2---为倒角的数值，单位是毫米。如C2是2×45°。
以上回答请作参考，谢谢！
评论
取消 评论

tudiguihua8

机械制图中倒角C1、C2中的1 2分别指倒角的直角边长度为1mm和2mm；

为了去除零件上因机加工产生的毛刺，也为了便于零件装配，一般在零件端部做出倒角。另外，在光伏行业的多晶硅片的生产过程中，有一道工序被称为倒角/抛光（chamfering/polishing），这里的倒角是动词，意思是对硅锭的棱边进行处理，以清除棱角的工序。倒角主要是在机械加工中的轴和孔沿 30° 45° 60° 等角度 车或用钻床 等方式 做一个 一定长度的斜坡，主要是为了便于安装常用的标注方式（例C1 倒角角度为 45°长度为 1mm）。
C是英文chamfer的缩写，就是斜切的意思。C1和C2都是简写，全称是C1*45度，C2*45度（因此两边倒角相同也是正确的）。另外，因为通常倒角为45度，所以省略不标。C1、C2就是指沿尺寸轴向的宽度为1mm和2mm，角度为45度省略。
评论
取消 评论

lyj404037609

C1就是1x45 °C2就是2×45°
评论
取消 评论

xxsukhsxvm

分别指倒角宽度1、2mm（直角边）。
评论
取消 评论

522305654

直角的边
评论
取消 评论
