CAD的指北针的意义是什么?

举报 回答
CAD的指北针的意义是什么?
问在线客服
扫码问在线客服
指南针

  • 回答数

    7

  • 浏览数

    11

举报 回答

7个回答 默认排序
  • 默认排序
  • 按时间排序

没找到满意答案？去问秘塔AI搜索
取消 复制问题

llsscc0208

已采纳

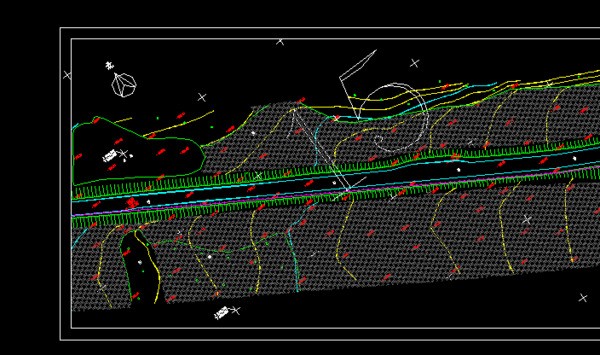

CAD的指北针标示的是地形图的北方向（可能是真北、磁北或者坐标北）。
它主要用于非常规分幅的图幅上，譬如北方向不在图纸的正上方或者带状图的分幅图上。
评论
取消 评论
超值推荐

jy1021021

这个主要是在建筑图上来标注方位的，它的指北针也就是实际中的北边了！
评论
取消 评论

azlpazr

有些CAD新手在进行给排水CAD制图的过程中，想在图纸中绘制指北针却不知道该如何操作，其实很简单，直接调用浩辰CAD给排水软件中的画指北针命令即可快速绘制出指北针，接下来的CAD教程就和小编一起来了解一下浩辰CAD给排水软件中CAD绘制指北针的相关操作技巧吧！
CAD绘制指北针的操作技巧：
浩辰CAD给排水软件中画指北针命令主要用于CAD绘制图纸的过程中在图上绘制一个国标规定的指北针符号，从插入点到橡皮线的终点定义为指北针的方向，这个方向在坐标标注时起指示北向坐标的作用。具体操作步骤如下：
首先打开浩辰CAD给排水软件，然后找到并依次点击【室内设计】—【符号标注】—【画指北针】。如下图所示：

单击菜单命令后，命令行提示：
指北针位置: 点取指北针的插入点
指北针方向: 拖动光标或键入角度定义指北针向，X 正向为 0。
关于浩辰CAD给排水软件中画指北针的相关操作技巧就给大家介绍到这里了，各位小伙伴在CAD绘制图纸的过程中如果需要话指北针的话可以参考本篇教程来操作~
评论
取消 评论

qzy970831

表示图中的方向。如没有指北针和方向参数。就默认为上北下南左西右东。
评论
取消 评论

lzr601477431

在使用正版CAD软件绘制CAD图纸的过程中，为了表示清楚图纸的方向，我们会在CAD图纸中绘制指北针，那么作为一名CAD制图初学入门者，你知道在好用的CAD软件中如何绘制指北针吗？接下来就让小编来给大家详细介绍一下浩辰CAD软件中绘制指北针的CAD制图初学入门教程吧！
在浩辰CAD软件中，关于好用的CAD软件中指北针的绘制过程：
1、打开浩辰CAD软件；
2、找到菜单位置，建筑设计→符号标注→画对称轴(HDCZ) ；
点取菜单命令后，命令行提示：
指北针位置： 点取指北针的插入点；
指北针方向： 拖动光标或键入角度定义指北针方向，X 正向为 0。

文字“北”总是与当前 UCS 上方对齐，它是指北针对象的组成部分，可以按当前比例自动调整大小。上述就是好用的CAD软件——浩辰CAD软件中指北针的绘制过程，各位小伙伴在以后绘制CAD图纸的过程中需要绘制指北针的时候可以参考本篇CAD制图初学入门教程。大家都在看:CAD软件怎么填充墙体？CAD填充墙体的操作方法ug如何绘制工程图纸？ug绘制工程图纸的方法PS怎么美白皮肤？怎么将图片皮肤颜色美白处理？C4D建模方法有什么？如何学好布尔建模？3dmax怎么建模？3dmax建模的操作方法？
评论
取消 评论

cheng1035

指北针指的方向是正北，不是所有的建筑朝向都是正的，但为画图看图方便，图纸上建筑是正的，指北针是斜的，按指北针旋转图纸向正北，就是建筑的真实朝向。不知道我的表述是否清楚，汗！
评论
取消 评论

li35909118

CAD怎么画指北针？cad中想要绘制指北针，该怎么绘制这个图形呢？今天我们就来看看CAD指北针制作方法，以下是详细的教程说明。

1、打开CAD软件，使用“圆圈工具”绘制一个圆。
2、在右下角打开“正交开关”和“二维参照点开关”。
3、使用“直线工具”，从圆的圆心向上绘制一条直线。
4、关闭“正交开关”和“二维参照点开关”。
5、点击“直线工具”，在圆和直线的交点处点击，向下绘制一条直线，调整角度。
6、右击点击“确认”。
7、选择直线，点击“镜像”。
8、在直线的交点处点击，绘制镜像直线。
9、在弹出的窗口中，选择“否”。
10、选择中间的直线，删除。
11、点击填充中的“图案填充”。
12、点击“SOLID”，填充尖角图形。
13、点击“默认”。
14、选择文字中的“多行文字”。
15、划定角点。
16、输入“N”，选中文字，修改“注释性”下方的数字。
17、点击关闭“文字编辑器”，指北针就做好了。
以上就是cad绘制指北针的教程。大家都在看:SketchBook Pro7安装激活注册教程（下载地址）SketchBook Pro7中文绿色版32位64位下载（安装教程）
