cad如何更改虚线比例

举报 回答
cad如何更改虚线比例
问在线客服
扫码问在线客服

  • 回答数

    8

  • 浏览数

    686

举报 回答

8个回答 默认排序
  • 默认排序
  • 按时间排序

没找到满意答案？去问秘塔AI搜索
取消 复制问题

789123456

已采纳
CAD画虚线变实线？别急，八成是线型比例没调对！
1. 先画条虚线（线型选好再画哈～）

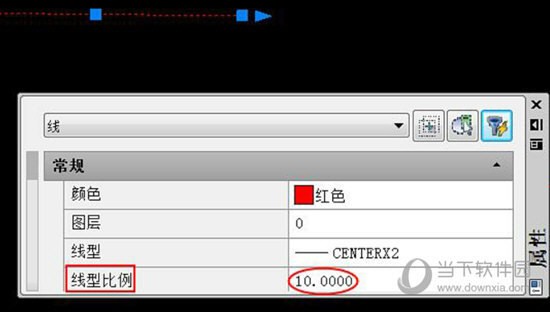

2. 选中它→右键→点特性→找到线型比例→默认是1，直接改成10，回车搞定！
3. 刷一下，虚线立马显形！?
小Tips：比例太小（比如0.1）会糊成实线，太大（比如100）又只剩几个点…10左右最稳～
亲测有效，快去试试！
评论
取消 评论
超值推荐

weiyi5209887

我们没有必要去修改文件，直接修改虚线的比例就好了
如何自定义CAD线型
http://jingyan.baidu.com/article/76a7e409f98d71fc3b6e1524.html
为什么CAD中虚线显示为实线
http://jingyan.baidu.com/article/414eccf6594b886b431f0a20.html
评论
取消 评论

xydnew1

是显示比例的原因，你点取一条虚线轴线删除，然后恢复看看是不是虚线，是的话一般REG都能行，你也可以在自定义中设置下图形界限，合适尽可以解决，
评论
取消 评论

zuobin404301779

你可能是调的比比例太小了一点,大一点调，然后按RE重生成.
评论
取消 评论

joshua139

这个是CAD中的设置问题，教你一招，打开一个空白的CAD把你所有需要修改的设置都改好后保存到桌面，以后要用CAD直接打开来自它，这样可以保证你的CAD状态是在前一次的设置，这招也可以对付你说的那个问题。
评论
取消 评论

dsovzlhdcnqt

在用迅捷CAD编辑器绘图的时候，虚线无法显示出来，看着像是一条实线。后来研究之后才了解到，这原来是虚线的线型比例有问题，没有调节好。下面就来说一下解决方法迅。

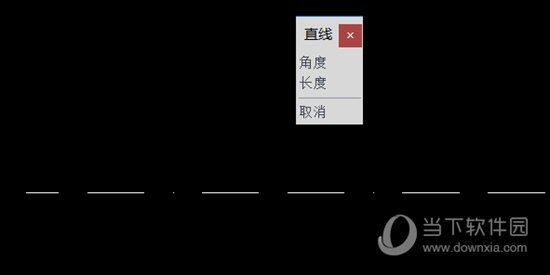

1、点击“直线”图标，就当可以在CAD绘制窗口里任意地绘制出一条虚线。
2、发现已经绘制好的虚线无法清楚显示，肉眼观察像是“实线”。

3、其实是虚线的线型比例没有调节好。选中该虚线，打开“属性”面板窗口，会看到“线型比例”选项。我们尝试把数据调大，1改成10。

4、调节好线型比例后，此时我们绘制好的虚线就能够清楚的显示出来了，肉眼看着也是虚线。
以上就是在迅捷CAD编辑器专业版软件中操作解决，绘制的虚线无法清楚显示，肉眼观察像是实线的具体方法。让我们能够360问答更加精准地绘制好CAD图纸。
评论
取消 评论

lxw273

系统变量的值不相同。cad虚线复制到另外cad比例不对re是因为系统变量的不相同导致的，一个图元的线型显示的最终比例，是这个图元本身的相对线型比例，所以需要把系统变量的值设置相同。
评论
取消 评论

guopingping10

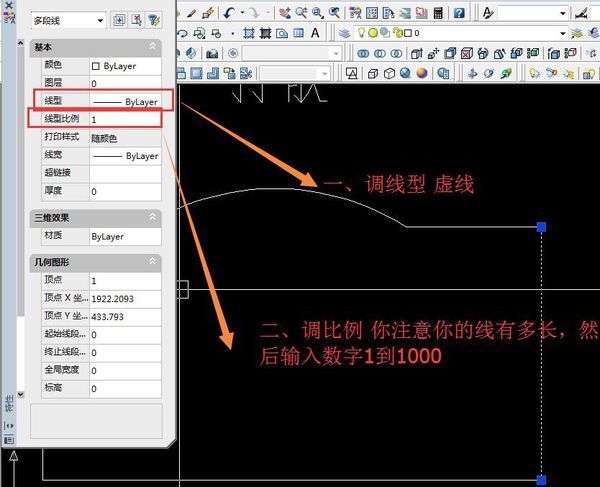

你好，非常高兴我能回答你提出的问题，点击你要变成虚线，然后ctrl+1或者双击直线，按照图中所示的两点，有什么不明白的欢迎在浓义源做旧威创追问，如果满意就采纳我吧，再要感谢我，就给点财富值吧~~
评论
取消 评论
