国家标准CAD图纸（A0、A1、A2、A3、A4)图框、标题栏及明细栏大小样式字体
国家标准 CAD 图纸的图框、标题栏及明细栏相关规格如下：
A0、A1、A2、A3、A4 图纸尺寸A0：841mm×1189mm
A1：594mm×841mm
A2：420mm×594mm
A3：297mm×420mm
A4：210mm×297mm
留装订边：装订边一般留 25mm，其他三边，A0、A1 留 10mm，A2、A3、A4 留 5mm。
不留装订边：A0、A1、A2、A3、A4 图纸四边均留 10mm。

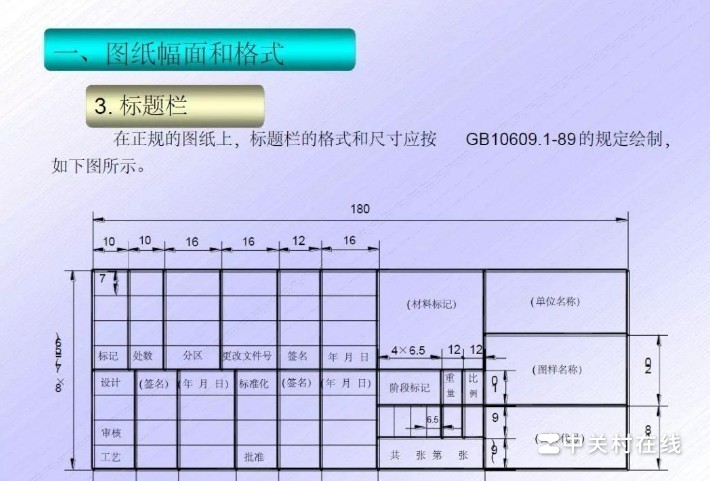

大小：一般标题栏长边为 180mm，短边根据图纸幅面不同有所区别。A0、A1、A2 图纸标题栏短边为 56mm；A3、A4 图纸标题栏短边为 40mm 。
样式：通常分为更改区、签字区、其他区、名称及代号区等部分。更改区一般在标题栏左上角，用于记录图纸更改信息；签字区包含设计、审核、工艺等人员签字栏；其他区可填写材料标记、阶段标记等；名称及代号区填写图纸名称、图纸代号等关键信息。
字体：
中文：一般采用长仿宋体，字号根据标题栏空间和内容多少选择，像标题栏中的图纸名称常用 7 号字，其余内容如设计、审核等一般用 5 号字。
字母和数字：一般用直体，字号与相应中文内容字号一致。
大小：明细栏一般紧挨着标题栏，长度与标题栏一致为 180mm ，高度根据所需填写行数而定，每行高度一般为 8mm 。
样式：一般由序号、代号、名称、数量、材料、重量（单件、总计）、备注等栏目组成。从下往上填写，序号自下而上顺序编号。
字体：与标题栏字体要求类似，中文长仿宋体，字母和数字直体。序号、数量等常用 5 号字，名称、代号等重要信息字体可稍大，比如 7 号字，方便清晰查看。
图纸框的画法：
图纸框表格参考：
字体一般用宋体或者仿宋，尽量不要用那些比较花俏的字体，文字高度用3.5，当然还可根据表格空余位置的多少适当的调节文字的高度大小。
|
|
