一个微机存储系统,CPU的地址线为16位,数据线为8位,采用SRAM构成存储空间

已举报 回答
一个微机存储系统,CPU的地址线为16位,数据线为8位,采用SRAM构成存储空间
问在线客服
扫码问在线客服
CPU

  • 回答数

    4

  • 浏览数

    3,086

回答

4个回答 默认排序
  • 默认排序
  • 按时间排序

zkoukx_cc

已采纳
16位地址线最大寻址范围是64K，8000H-FFFFH地址范围是32K，当然就要4片8K×8的存储器芯片。
评论
取消 评论
超值推荐

FISH790

不明白你想问什么，你的问题还没写完吧
评论
取消 评论

az109

是呀，没写玩啊
评论
取消 评论

wo1120641589

可以大概的跟你说：
1）用4K*4组成16K*8存储器，即16K字节，需要8片，分四组，每组由两片才能组成一个8位的数据，则每组4K字节，四组就16K字节；
2）存储芯片的数据线连接，每组有4K*4存储芯片两片，‘8位数据总线’的低四位（D0~D3）接一芯片的对应数据位，高四位（D4~D7）接另一芯片的对应数据位；
3）存储芯片的地址线连接，8个芯片的地址线都对应地并接到‘16位地址总线’的低12位上（A11~A0）；
4）读写控制R/W，所有8片的R/W，并联在一起，一同连接到CPU的R/W端；

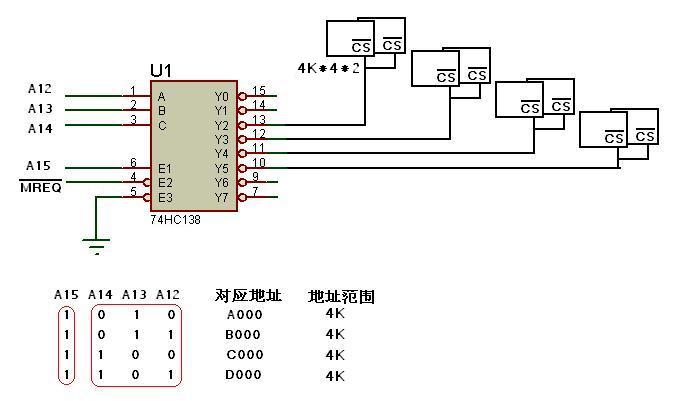

5）片选信号：每组芯片的片选信号并联在一起，一同连接到74LS138译码器的对应输出端，共4个信号端；
6）访存控制信号MREQ，直接连接到74LS138译码器的其中一个低电平选通端；
7）74LS138译码器---片选信号的产生，‘16位地址总线’的A15直接连接到74LS138译码器的高电平选通端，A14、A13、A12分别连接到74LS138译码器的C、B、A端，则输出的信号，分别取Y2、Y3、Y4、Y5作为片选信号，并分别连接到四组存储芯片的片选信号输入端；
8）存储器与CPU的连接图，除了译码电路，其余的就是地址总线、数据总线、控制总线了。
也该自己*手*画了。
