微星主板 JFP1、JFP2都该肿么接?

已举报 回答 关注
微星主板 JFP1、JFP2都该肿么接?
问在线客服
扫码问在线客服
主板

  • 回答数

    8

  • 浏览数

    21,569

回答 关注

8个回答 默认排序
  • 默认排序
  • 按时间排序

zhoulin510185653

已采纳
可以按照主板说明书上的去接。
评论
取消 评论
超值推荐

a887799

说明书可以上微星主板官网下载。内里有教跳线怎么接。 发了很多次，主板连接，手册连接，但一直未通过。 几天了，回答改了很多次。 是什么在审核？怎会一直审核未通过？

记得采纳啊
评论
取消 评论

hdj1149983989

就是机箱前置面板接口: JFP1为接机箱的电源，重启、等；JFP2为喇叭，见图

组装电脑时各种线的连接方法？
1、机箱前面板连线，一般有前置音频，前置USB，1394.电源指示灯，硬盘指示灯，开机，重新启动，这些连线,仔细看图，是： 电源指示灯，硬盘指示灯，开机，重新启动的接线图，主板说明书上面一般都有说明的，如果没有，看主板上面的也有写的，注意针脚的位置，9.10是没有用的，基本都是这样连接，主板上面的HD -LED 是硬盘工作指示灯，就把线头写有：H..D.D.LED 的插在上面，主板上面的SP-LED 是电源工作指示灯，就把线头写有，P LED的正负端插上去， 这2个指示灯如果插反了正负级，通电后灯不会亮， 那个不亮的，就换下正负方向就可以了

2、主板上面的RST是重启按钮,把线头写有RESET SW的插上去，主板上面 的PW-BN是开机按钮，把线头上面写有POWER SW 的插上去

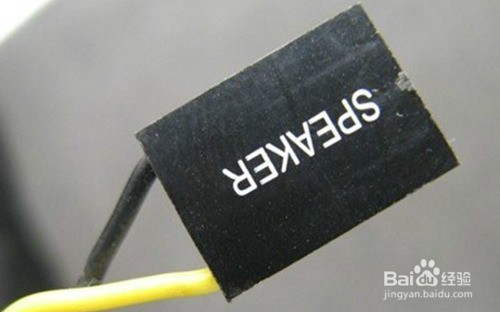

3、SPEAKER是前置的蜂鸣器，分为“+”“－”相位；普通的扬声器无论如何接都是可以发生的，但这里比较特殊。由于“+”相上提供了+5V的电压值，因此我们必须正确安装，以确保蜂鸣器发声 。

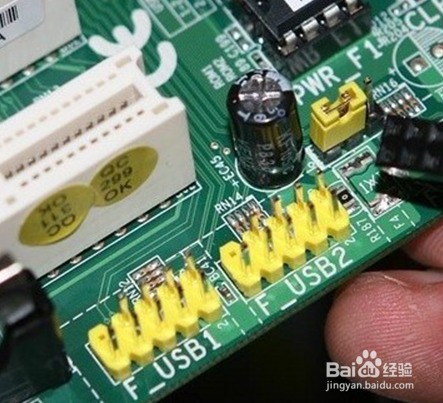

3、下面是前置音频，主板上面的F-AUDIO 就是前置音频的接口位置，跟USB的不一样，USB是边上少一针，前置音频是在弟4棵少一针，插在相应的位置就可以了

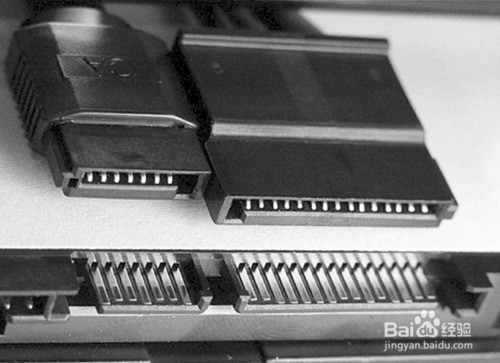

4、前置面版连接就完成了，最后进行电源和硬盘的连线，SATA数据线是一个反7字行状的，不要担心插错了，错了插不进去的，硬盘电影线，比数据线要宽，型装差不多，连线到硬盘上面

5、就这样对准插进去就可以了，SATA数据线的另一端插在主板的SATA接口上面。就完成了，接下来电源连到主板，

6、主板供电24P,以前的老主板是20P的，就取下来，边上4个活动的

7、CPU的8P供电,也有4P的，就取下来4个，主板和CPU供电，都有防呆设计的，不要担心插错，方向错了你插不下去的。

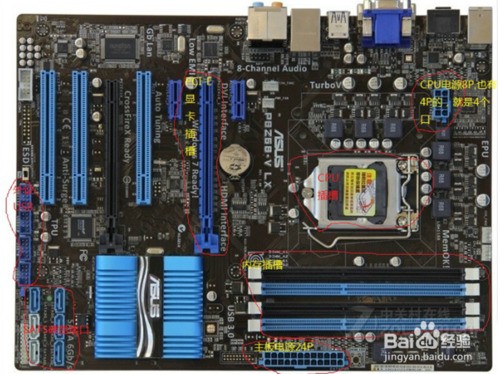

8、连到对于的接口，看上面的主板接口图，显卡供电是6P的，也有8P的，可以拆解，显卡电源接口插上去就完事了，
评论
取消 评论

jiangwei5512

黑白Reset SW 复位开关 没有反正
绿黑M/B SW 电源开关 没有反正
绿power LED白 电源指示灯， 绿白 绿左 白右
橙白LED H.D.D 硬盘指示灯 橙左 右 白
评论
取消 评论

943134861

说明书上，很清楚，就是机箱前面板的几个按钮和灯的连线。
评论
取消 评论

6763278

单独的第一个不用， 2 3是重启开关 ，4 5硬盘指示灯 。2 3对应两个是电源开关 ，4 5
对应两个是电源指示灯
评论
取消 评论

conan123123

既然你能看懂说明书，可以去微星官网查询电子版的说明书，进行连接。
提供产品说明书的电子版下载，是厂商的标准售后服务之一。
评论
取消 评论

wainfw

一共九根针。。。
和多出来针对角的那组是电源灯。。右边是PW
电源灯下面是硬盘灯。。右边是RE。。
不明白可以再问我。
评论
取消 评论
