华硕主板怎么接线

已举报 回答 关注
华硕主板怎么接线
问在线客服
扫码问在线客服
  • 回答数

    4

  • 浏览数

    7,776

4个回答 默认排序
  • 默认排序
  • 按时间排序

已采纳

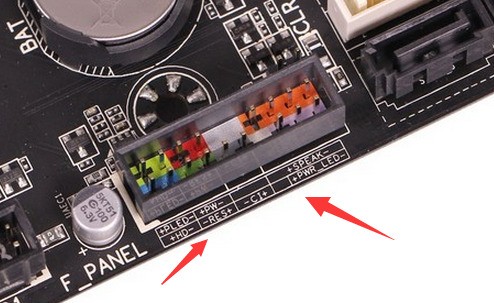

在主板底部中间的位置:F_panel 这个接口就是连接机箱面板的线的。
首先找到机箱上的连接线。

然后找到主板上的F_PANEL。插入对应的针脚即可。

PWR LED = 电源指示灯。
PWR BTN = 电源开关键。
HDD-LED = 硬盘工作指示灯。
RESET = 重启键。
取消 评论
记得下次提问发图一定要清晰
你手上拿的是机箱面板跳线,开关、复位、电源灯、硬盘灯。
主板上两组蓝色的插针是前置USB,每组9针。接线方法是,机箱前置USB引出8跟线,默认是红白绿黑各两根,每4个一组,线序是红白绿黑,主板插针单独的一根空出来,空针挨着黑线,插上就是了。注意线序一定要正确,插错了会烧USB口或设备。如果机箱连线的颜色不是红白绿黑,你就找找机箱说明书吧,或者先弄清楚那根线是电源+-,至少不会烧。

机箱面板跳线,先看图

看一下你手里的跳线,对照一下主板上面的字母,差不多插上就行了。开关和复位跳线插不分正负极,对应浅绿色和蓝色,只要位置对就行。黑色的喇叭也不分正负极,插在橙色的位置。电源灯和硬盘灯是分正负极的,插反了灯不亮,但不会烧,对应红色和绿色的位置,三针插两边的,中间空一跟,主板上标有正负极,区分灯线正负极的方法:相同颜色根数多的是负极。
取消 评论
对照主板说明书去接,一般硬盘、光驱线只要能插进去就不会错;接开关线、重启等,在主板上有一个接线的标记图,上面有英文说明,你只要看清机箱上的线上标记的英语字母,和主板上的相对应,就可以接好;主板USB和音频线,现在一般都是做好了的,插反了也插不进去。
取消 评论
就是插在硬盘上的线啊!
HDD
PANEL
取消 评论
