在半导体制造领域，人们谈论芯片时，常常首先提及极紫外光刻机（EUV光刻机）。然而，鲜为人知的是：即便拥有最先进的光刻设备，若缺少关键配套材料——光刻胶，也无法在硅晶圆上精准刻画出纳米级电路图案。
JSR公司正是全球光刻胶领域中一家实力雄厚却极为低调的龙头企业。

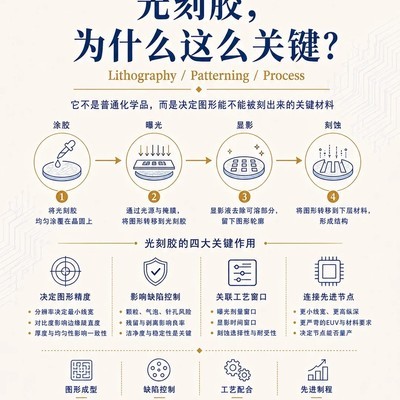

那么，光刻胶究竟起什么作用？其工艺流程可概括为四个核心步骤：
第一步是涂胶——将液态光刻胶均匀旋涂于硅晶圆表面，形成厚度一致的薄膜；
第二步是曝光——利用光刻机发射的特定波长光线，透过掩模版照射光刻胶，使其局部发生光化学反应，形成不可见的潜影；
第三步是显影——通过化学溶液选择性溶解已被曝光（或未被曝光）的区域，从而显现出设计所需的电路图形；
第四步是刻蚀——以保留下来的光刻胶为掩膜，对下方硅层进行物理或化学刻蚀，最终将图形永久转移到晶圆上。
在整个过程中，光刻胶实质上充当了一块高精度、临时性的遮挡模板。其性能优劣，直接决定芯片制程所能达到的最小线宽与集成密度。

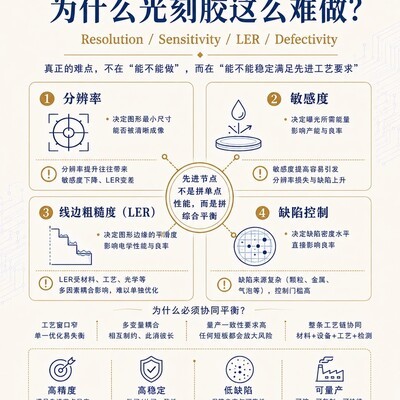

光刻胶之所以长期被视为技术壁垒极高的卡脖子材料，根本原因在于其四大核心性能指标必须同步满足严苛要求，且彼此高度耦合、难以兼顾：
一是分辨率，即能否清晰呈现亚10纳米级线条，直接影响芯片制程节点；
二是敏感度，指完成有效曝光所需的能量剂量，关系到产线吞吐效率与设备利用率；
三是线边粗糙度（LER），反映图形边缘的平滑程度，微小波动即可引发电学性能漂移；
四是缺陷控制能力，包括对颗粒、气泡、金属杂质等痕量污染物的极限抑制水平，任何微小瑕疵都可能导致整片晶圆报废。
更严峻的是，上述四项指标相互制约：提升其中任一指标，往往以牺牲其他指标为代价。此外，还需确保在百万片/年规模量产条件下，每一批、每一瓶光刻胶的成分纯度、批次稳定性与工艺适配性均保持高度一致。

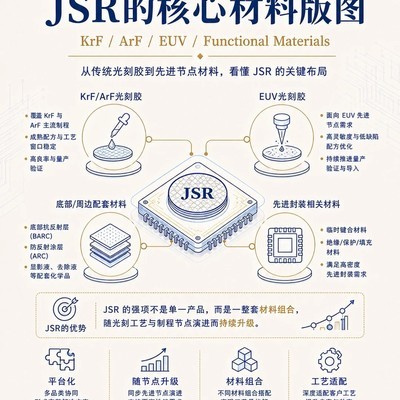

JSR的核心竞争力，远不止于保密级的分子结构设计。其真正难以复制的护城河，体现在一整套深度嵌入先进制程生态的系统性能力：

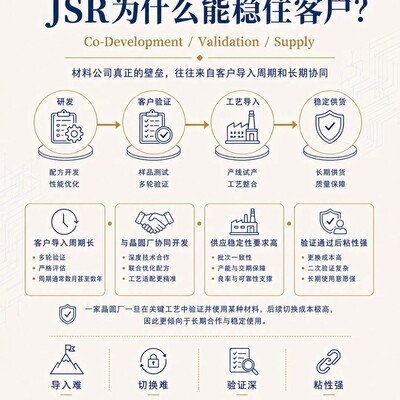

与台积电、三星等头部晶圆厂开展长达数年的联合工艺开发，在新节点启动前即同步优化配方与工艺参数；
经历极其严苛的验证周期——从初步送样、小批量试产到最终导入量产，通常耗时三年以上；一旦通过验证，客户极少主动更换供应商，因切换材料需重启全部认证流程，并面临良率骤降的重大风险；

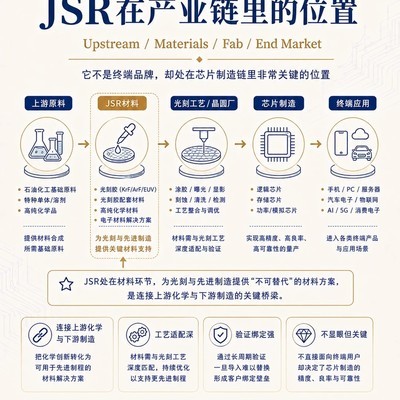

构建了覆盖原料提纯、合成控制、精密过滤、无尘灌装的全链条稳定供应链体系，保障高端产线持续、可靠供料。

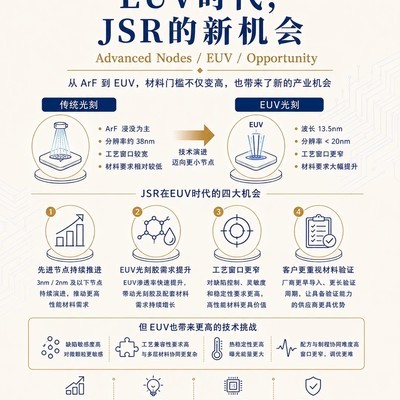

进入EUV时代（波长仅为13.5纳米），工艺窗口进一步收窄，光刻胶需承受更高能光子轰击，同时抑制更细微尺度的随机缺陷。具备EUV光刻胶完整验证路径与成熟量产经验的企业，正加速走向稀缺化。

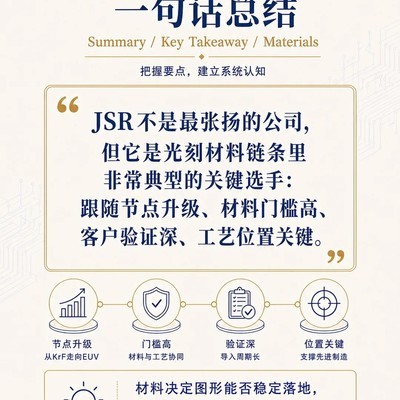

值得深思的是：光刻机价值数十亿元，举世瞩目；而一瓶光刻胶价格相对低廉，却不可或缺。没有它，再昂贵的设备也仅是一堆无法运转的精密废铁。半导体产业的真实壁垒，从来不是某个孤立设备或单一材料，而是一条由多年协同、深度绑定、环环相扣所铸就的完整供应链体系。
