altium designer 10 pcb板肿么不显示背景网格

举报 回答
altium designer 10 pcb板肿么不显示背景网格
问在线客服
扫码问在线客服
平板电脑 华硕Design

  • 回答数

    4

  • 浏览数

    187

举报 回答

4个回答 默认排序
  • 默认排序
  • 按时间排序

没找到满意答案？去问秘塔AI搜索
取消 复制问题

fdcc0d9dgt

已采纳
AD10原理图没网格？别慌，三步搞定！
1. 打开软件→新建个原理图工程，发现白板一块？正常！
2. 顶栏点DXP→拉到底选Preferences（偏好设置）
3. 左边点Schematic小三角展开→选Grids→右边找到Grid options→点下拉箭头→选Visible Grid?
搞定！关窗口回主界面，网格立马唰一下就出来了～
（亲测有效，不是玄学！）
评论
取消 评论
超值推荐

hqbaouhju

背景的网格表示的是透明，
评论
取消 评论

DArkDE

1、出现这样的情况是因为软件没有打开网格显示造成。

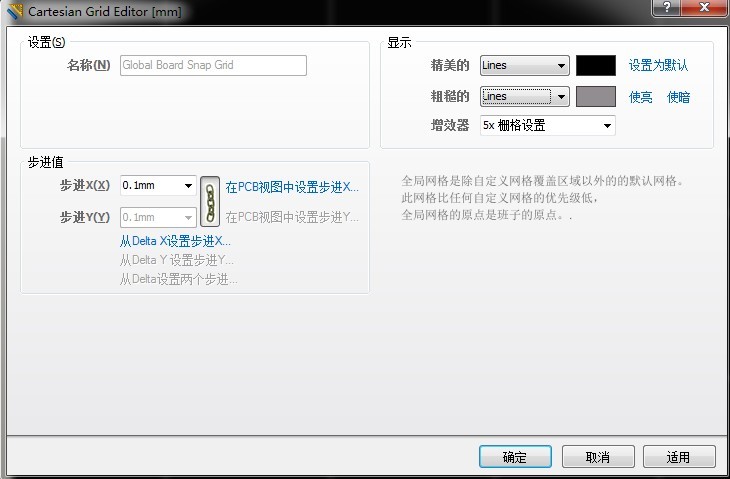

2、打开PCB，点菜单栏工具--栅格管理器，在出现的对话框里面将栅格设置一下栅格显示与（大小）就可以了。
3、印制电路板{PCB线路板}，又称印刷电路板，是电子元器件电气连接的提供者。它的发展已有100多年的历史了；它的设计主要是版图设计；采用电路板的主要优点是大大减少布线和装配的差错，提高了自动化水平和生产劳动率。
评论
取消 评论

mutouren0123

楼主，出现这样的情况是因为你的软件没有打开网格显示造成，楼主打开PCB，点菜单栏工具--栅格管理器，在出现的对话框里面将栅格设置一下栅格显示与（大小）就可以了，还有一种可能就是楼主PCB设计界面缩放得很小，造成无法显示栅格，放大即可。
评论
取消 评论
