cad有些线条打印不出来怎么办

举报 回答
cad有些线条打印不出来怎么办
问在线客服
扫码问在线客服

  • 回答数

    7

  • 浏览数

    3,666

举报 回答

7个回答 默认排序
  • 默认排序
  • 按时间排序

没找到满意答案？去问秘塔AI搜索
取消 复制问题

wjkyh520

已采纳
哎哟，AutoCAD打印图纸线条消失？别慌！亲测有效的骚操作来了
1?? 打开图纸，点顶部→，框选你要打的图（别漏了！）
2?? 关键一步！把手动切到（默认可能不是它，一定手动选！）
3?? 点→选→调成→直接点！
搞定！重打一遍，线条立马原地复活～
（实测有效，不是玄学！试完记得回来夸我）
评论
取消 评论
超值推荐

dsvhscqyikfz

打印设置有问题，你把打印设置里的“着色打印”下的选项选为“线框”，不要按显示，还有把打印样式表指定为“monochrome.ctd",应该就可以解决了
评论
取消 评论

qq4664871633

图层设置成了不打印层，或者颜色太浅，或者打印样式选择不对，都有可能。
评论
取消 评论

06606632

cad打印号权解觉袁有些线条显示不出来，处理的方法如下：
工具／原料：联想电脑天逸510S、Windows10、AutoCADCS2018。
1、在CAD图纸中完成相关图形的绘制操作。

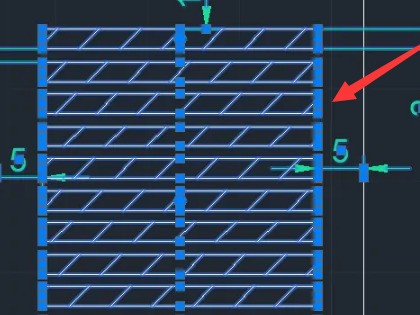

2、选中整个图纸的内容，需要对其中线条的属性进行设置。

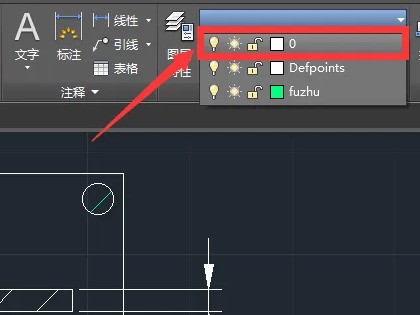

3、点击其图层下拉列表，将图层模式设置为图层零。

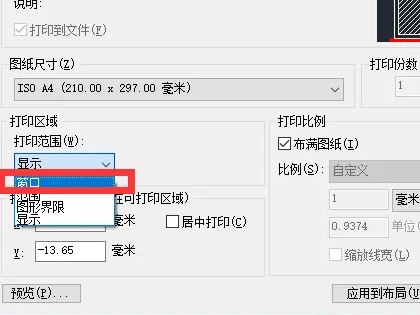

4、点击打印，在打印设置界面中，将打印范围设置为所绘制的图层示宜牛明作去铁损众。

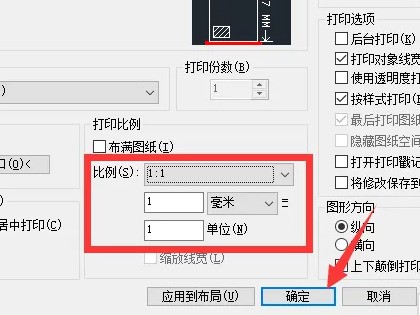

5、将图层输出为1比1模式进行打印即可。
评论
取消 评论

LsT9

是图层设置成不能打印了吧？
打开图层设置成可打印，若是再不行或不懂就拿特性匹配刷刷成其他线条相同特性就可以了，
就那个小刷子！！

最佳答案哦！
评论
取消 评论

1638859899WJM

1、如果缺少的线段不在Defpoint图层上,则接下来需要做的是检查是否禁止打印线段所在的图层.如专果禁止打印,那么恭喜属,问题基本上就找到了.如果图层状态正常,则向下看,这里图层都是可打印的.

2、检查图层状态是否正常后,下一步是把CAD图层内图层的图层宽度设置置为默认的0行宽.

3、图层默认线宽设置置完成之后,就是启动打印程序,在打印设置置里面选择全部颜色,然后选择打印“线型”为“用对象线型”重新打印.

4、检查打印结果,发现之缺失的线回来了.

​
评论
取消 评论

longlang05

可能的原因有很多
1.该线条所在图层设置了不打印
2.彩色打印的话，那些线条颜色太浅，或者与底色颜色一样
评论
取消 评论
