proe创建坐标系按钮在哪里？？？

举报 回答
proe创建坐标系按钮在哪里？？？
问在线客服
扫码问在线客服
电动牙刷

  • 回答数

    8

  • 浏览数

    1,670

举报 回答

8个回答 默认排序
  • 默认排序
  • 按时间排序

没找到满意答案？去问秘塔AI搜索
取消 复制问题

wendywind_xiazai

已采纳
在3C电子产品中，通常会提供一些按钮用于控制特定功能。对于Pro/E软件来说，在右边面板的下部位置通常会有一个按钮，用于创建坐标系。这个按钮可以用来在设计过程中帮助用户快速、准确地创建所需的坐标系，并且能够自动调整和显示相关参数。通过点击该按钮，用户可以轻松地将产品进行定位、测量和模拟等操作，从而提高工作效率和准确性。
评论
取消 评论
超值推荐

fujianru77

1. 打开proe 3.0 软件，单击打开按钮，打开零件模型：
2. 单击坐标系命令按钮，进入坐标系创建环境
3. 选取proe参照基准面来放置坐标系
4. 坐标系创建完成。
评论
取消 评论

USATJC

打开PROE软件(这里以PROE的creo1.0版为例)，新建一副零件图。

利用【草绘】工具绘制一个横截面，然后【拉伸】命令生成三维实体，打钩确认。

选择上方菜单中的【坐标系】命令，选择两条边作为加工坐标系的轴（第三轴自动生成），然后切换到【方向】。

切换到【方向】之后，对坐标轴及其方向进行设置，使其符合加工要求，（在用数控铣床进行加工时要设置正X轴向右，正Z轴向上），最后【确定】。

把坐标系名称改成自己容易记住的，在数控编程加工时便于选择，选错坐标系将不能进行正常加工。(也可以将系统默认的坐标系删除，只保留一个坐标系，降低选错概率)
评论
取消 评论

surely2012

把CAD图形插入到PROE的【草绘】里其实比插入到零件里简单,步骤如下: 1.把要插入的CAD文件存为DWG格式. 2.在PROE草绘里点"草绘"-"数据来自文件"-"文件系统",然后插入你保存好的DWG文件就可以了. 注意比例为1:1才能保证尺寸不变. 以上为proe4.0的插入方式,其他版本大同小异. 如果是直接转成【零件】； 1：先在CAD里面旋转坐标，把俯视图旋转成一条直线的视图方向。 2：把旋转好的俯视图的中心移动到主试图的顶面中心。3：用同样的方法把其他的视图移动到主试图中，行成叠加。 4：把做好的CAD图以DXF形式保存。 5：打开PROE新建一个零件直接打开DXF文件就可以了。 6：这样需要建三个平面就可以进行拉伸，旋转操作了。 看清楚【】【�
评论
取消 评论

nicky_bing

我只用它画过复杂的弹簧，其他没用过
评论
取消 评论

Demonarchon

首先你在想建坐标系的地方建一个点（原点），然后过这个点建三个相互垂直的面，再就是建立坐标系，按着CTrl选中这三个面，可在属性里调那个面是x，y，z
评论
取消 评论

zephyrwing

我只用它画过复杂的弹簧，其他没用过

再看看别人怎么说的。
评论
取消 评论

q495382285

使用坐标系是个比较实用的办法：

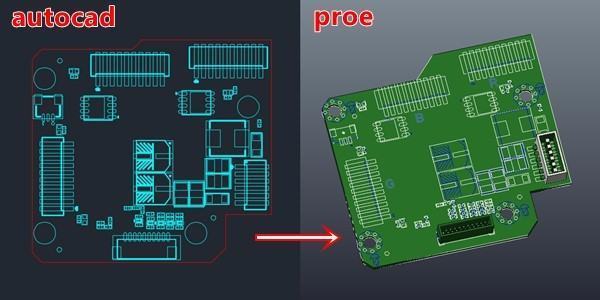

举以下例子来说明，将电路图布置到3D PCB板上面：


【1】调整CAD位置，在proe中建立对应的坐标轴

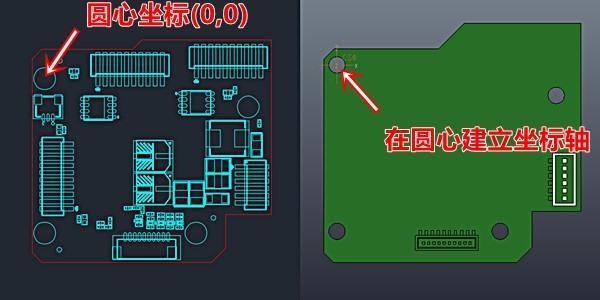

A）在cad图档中随便找一个位置（此处以图中的圆心为例），将此位置移到图纸坐标（0,0）处，保存
B）在proe中，打开这个零件3D，使用草绘命令，在相同的圆心处添加一个坐标轴（注意草绘时零件摆放的方向要和cad图纸的一致，即上-上，左-左，如下图所示），保存

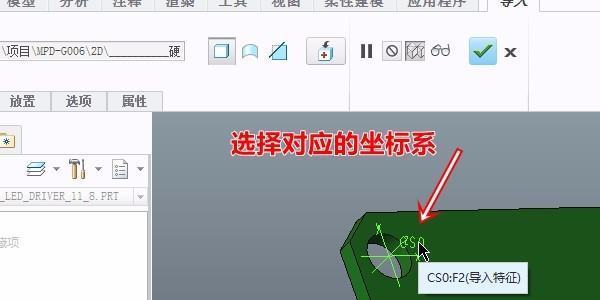

【2】以上调整好后就可以将cad导入到proe中去了：
