CAD给圆中加数字 标序号 肿么弄

举报 回答
CAD给圆中加数字 标序号 肿么弄
问在线客服
扫码问在线客服

  • 回答数

    3

  • 浏览数

    3,368

举报 回答

3个回答 默认排序
  • 默认排序
  • 按时间排序

没找到满意答案？去问秘塔AI搜索
取消 复制问题

madonna594

首先你先在“对象捕捉”中设置把显示圆心打钩（很基本，不多说），按C画圆后、命令输入TEXT后回车—按J选择对正方式（一般均已圆心问正、所以输入MC）、然后用鼠标点一下圆心、命令栏输入文字的高度（即大小）后回车、选择角度（一般不考虑）回车—输入所要的文字后回车即可、当然第二个圆可以复制第一个圆、然后在菜单栏中编辑-修改-对象-文字后选择第二个圆的文字、直接修改即可！祝你能成功！
评论
取消 评论

dsaikfacbwyp

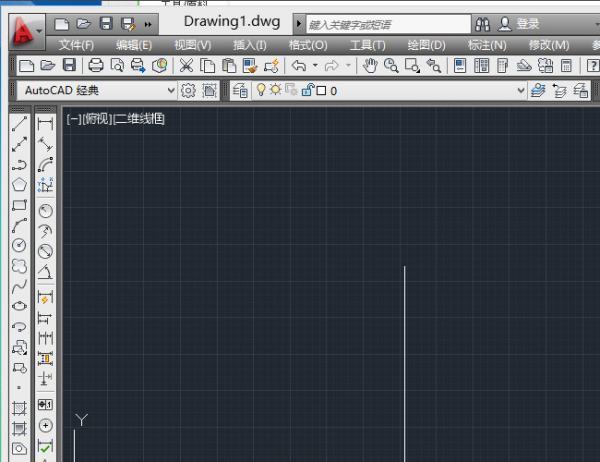

1、打开cad，画轴线，命令是L

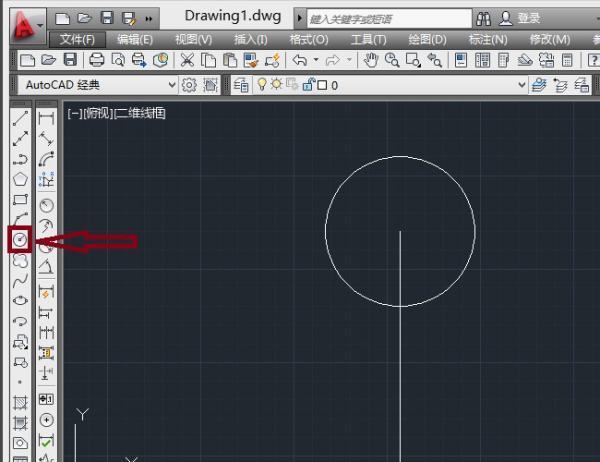

2、打开对象捕捉，在端点处画个圆圈

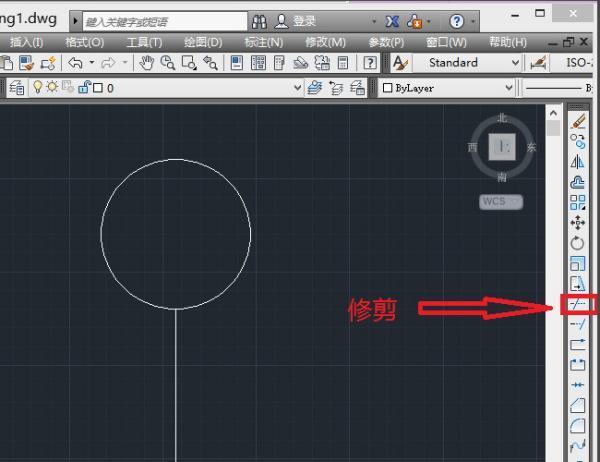

3、使用快捷键ctrl+a全选，tr修剪，去掉圆中多余的线，效果如下图：

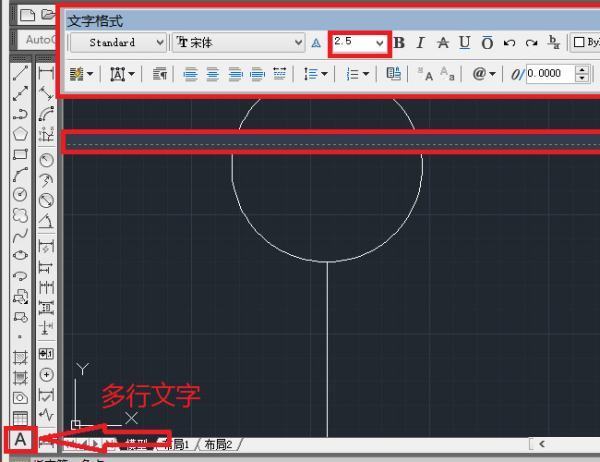

4、点多行文字（来自A)图标，在圆中拖一个矩形，接下来会弹出下图：

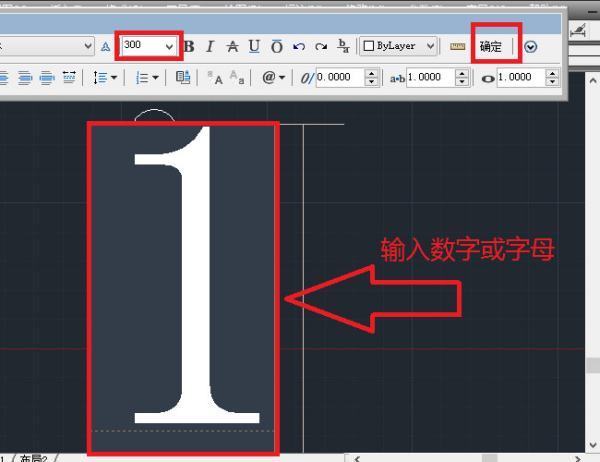

5、把字高改成比圆直径稍小一点，输入数字后点确定。

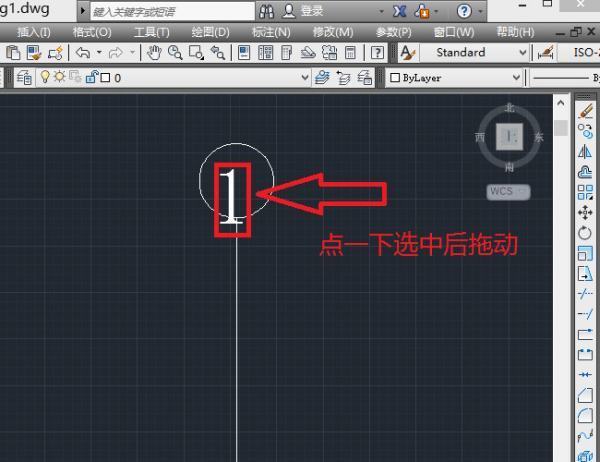

6、拖动数字到合适位置就360问答大功告成了。

追问 : 一般是用画圆命令画出半径8毫米（打印要求）圆，用T命令添加文本的时候不能保证数字居中啊？怎么解
追答 : 可以的！保证你的文字对齐方式是居中，这样的话，文字的插入点就会在文字的正中间，如下图，2. 将文字移入圆圈的时候，让文字的插入点与圆心重合就可以了。3. 这样的话，即使你修改文字，它仍然是居中的。
评论
取消 评论
