CAD的斜边（标志C2）要肿么操作？-ZOL问答

3个回答默认排序

默认排序

按时间排序

没找到满意答案？去问秘塔AI搜索

取消复制问题

已采纳

来啦！手把手教你CAD2007标倒角
1?? 先打开AutoCAD 2007（别整2024，老版本就认这个）
2?? 随便画个矩形，然后用倒角命令（CHA）切个角，搞定！
3?? 顶部菜单点→（注意不是普通标注，是LE那个引线！）
4?? 点引线后，鼠标挨个点倒角的两条边（就是那两个斜边交点附近），别点歪～
5?? 弹出文字框直接敲C2，回车！完事?
图都给你配齐了（见楼内5张图），照着点、照着输，5步丝滑搞定～
PS：要是按了回车没反应，检查下是不是输入法在作妖，切回英文再试！
CAD小白救星倒角标注真不难 C2不是C二

取消评论

276853835lele

CAD中标注C2的意思是倒2mm的直角。CAD中对于这种不规则的标注一般采用多重引线表功能。

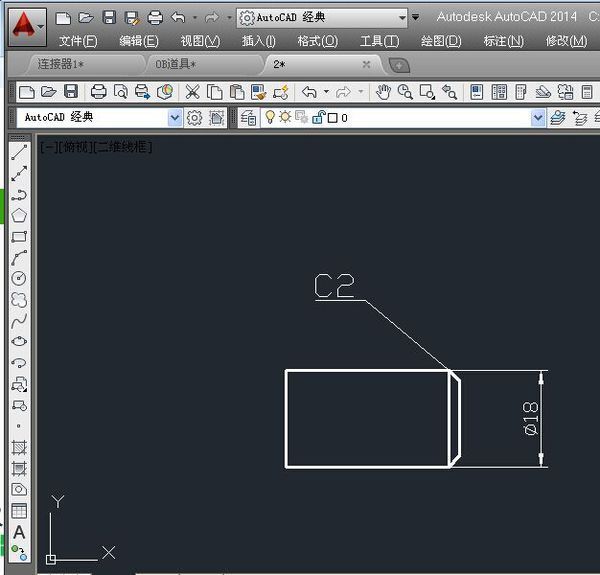

在菜单栏点击“标注”——“多重引线”——“指定引线的位置”（引线的起点）——“指定引线基线的位置”（引线的位置）——输入文字，这时在多行文本输入框中输入C2，确定就完成了对C2直角的标注。如图所示：

多重引线 (mleader) 对象包含一条引线和一条说明。可以先创建箭头或尾部，也可以先创建内容。如果已使用多重引线样式，则可以从该样式创建多重引线
多重引线对象可以包含多条引线，每条引线可以包含一条或多条线段，因此，一条说明可以指向图形中的多个对象。可以在“特性检验器”选项板中修改引线线段的特性。使用 MLEADEREDIT 或从引线夹点菜单选择选项，可将引线添加到多重引线对象或从中删除引线。
包含多个引线线段的注释性多重引线在每个比例图示中可以有不同的引线头点。根据比例图示，水平基线和箭头可以有不同的尺寸，并且基线间隙可以有不同的距离。在所有比例图示中，多重引线内的水平基线外观、引线类型（直线或样条曲线）和引线线段数将保持一致。
