微星主板跳线怎么接

已举报 回答 关注
微星主板跳线怎么接
问在线客服
扫码问在线客服
  • 回答数

    9

  • 浏览数

    9,447

9个回答 默认排序
  • 默认排序
  • 按时间排序

已采纳
主板用户手册上有详细安装图解,手册没了可以到微星网站下载电子版的:
http://cn.msi.com/support/mb/P43C51.html#down-manual
接线插口都是形状对应的,防呆的,主要是机箱开关和指示灯那部分有点难度,主板上有标记,说明书上有图,这里也再画一个:

取消 评论
硬盘LED灯的跳线吧,主板跳针上有字母注释的呀,对号入座就好啦
取消 评论

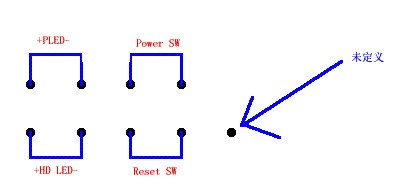

你说的是不是开关跳线,你又不发图片来,我记得微星主板是大部分采用图中的跳线接法的,我给你发两张图片你对着来接,
取消 评论
说明书可以上微星主板官网下载。内里有教跳线怎么接。 发了很多次,主板连接,手册连接,但一直未通过。 几天了,回答改了很多次。 是什么在审核?怎会一直审核未通过?

记得采纳啊
取消 评论
并口只有一条线?不用跳线接上就可以了。
取消 评论

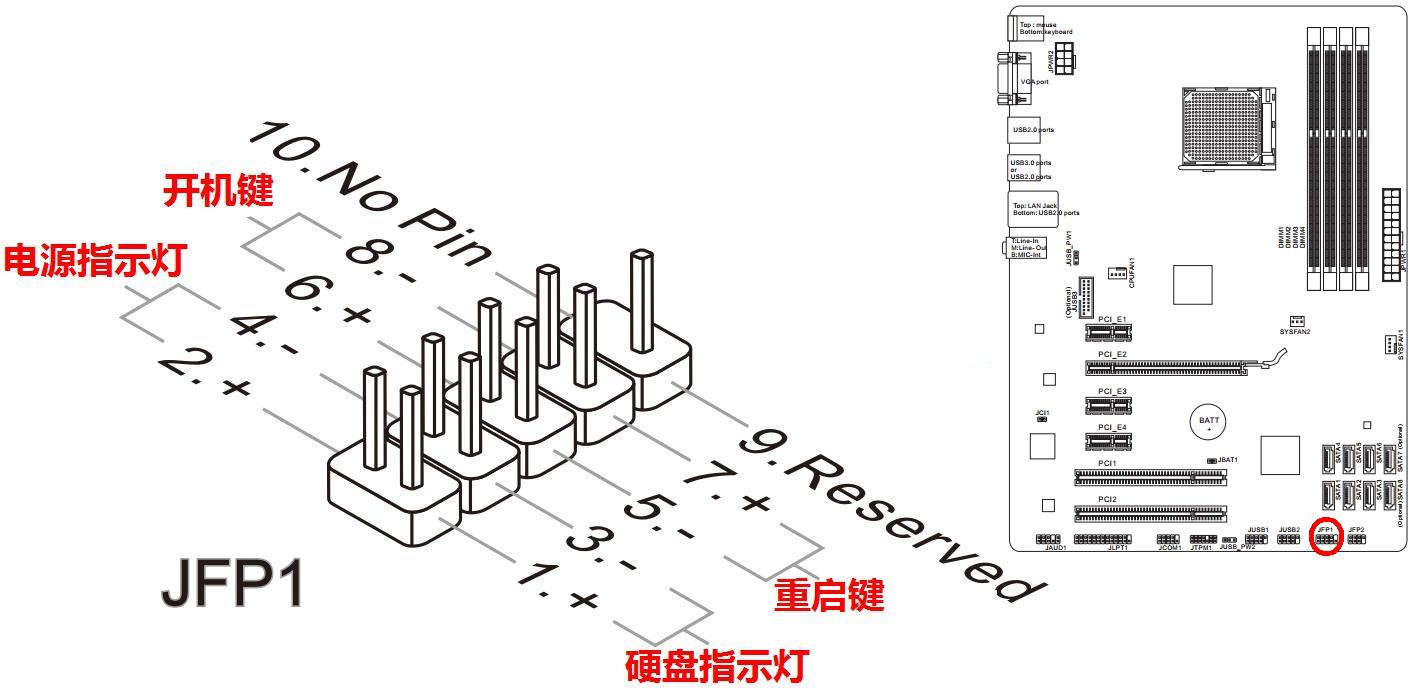

找到主板上的JFP1插针,具体插法见下图:(标示正负极的要插对,没有标正负极的随便插,白色的电线是负极线)
PowerLED——电源指示灯;
H.D.D.LED——硬盘指示灯;
Power SW——电源开关;
RESET SW——重启开关;
MSI 微星[4] 科技20年来一贯秉持 “产品卓越、品质精良、服务完美、客户满意”的四大经营理念,力求每一款贴有“微星”标志的产品成为众多消费者心目中的首选,“品质有保证、客户有信心”就是 MSI 微星科技的最高指导原则。专精于主机板和各式显示卡的设计及制造,基于对客户满意的坚持下,历经严格的考验脱颖而出,跃身成为全球前五大及台湾前三大的主机板制造商;同时也是台湾最大、全球前五大的伺服器制造商。而显示卡的表现更是令人赞叹,平均每2.8秒就有一张MSI显示卡诞生,七千万个微星显示卡的用户使得MSI已成为全球最多人选用的显示卡品牌,已连续四年蝉联全球显示卡销售冠军美誉。[3]
MSI 微星科技是以“微星”品牌主板和显卡的设计、制造和销售闻名于业界。作为全球前三大主板厂商和第一大显卡生产商, MSI 微星科技的主板配件等产品在市场上的占有率多年来始终稳居头筹。 在过去的20年发展历程里, “微星”主板走过了一条飞跃式的创新之路, 成为了IT业界的知名品牌和主板领域的巨擘 。显示卡作为MSI微星科技另一个重要的强势产品,“微星”一直保持着专业的形象和作风,“全球第一”的成绩已经在所有微星人共同努力下保持至今。
取消 评论
是机箱前面板和主板的连线吗?(开机、重启等)这个可以参考下图:

取消 评论
接线说明印在主板上,看图
右上角有JFP1、JFP2字样及2个小框,对应下面蓝色IDE接口上方的2组插针
JFP1:pwsw 电源开关 rst 复位键 ledps 电源灯 hdd 硬盘灯
JFP2:speout 机箱喇叭 spled 不明指示灯,不接也没关系
usb接口接线图也印在usb接口旁边
vcc:红线 usbs-:白线 usbs+:绿线 GND:黑线
主板跳线和usb接口如果和你的机箱组合接线头不一致,需要对接线头进行退针并调整

取消 评论
