火焰数控切割机的编程入门及操作方法有哪些?

已举报 回答 关注

火焰数控切割机的编程入门及操作方法有哪些?

  • 回答数

    3

  • 浏览数

    10,974

3个回答 默认排序
  • 默认排序
  • 按时间排序

已采纳
数控火焰切割机的操作方法可分为3大部分来掌握:数控系统、火焰切割系统、驱动系统,不同厂家生产的大体相同。

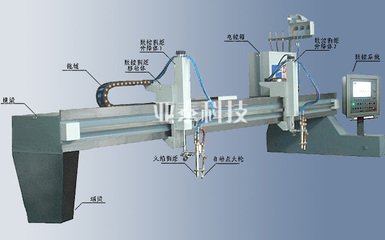

数控火焰切割机数控切割机(CNC Cutting Machine )就是用数字程序驱动机床运动,搭载火焰切割系统,使用数控系统来控制火焰切割系统的开关,对钢板等金属材料进行切割。这种机电一体化的切割设备为数控火焰切割机。数控火焰切割机可分为3大部分:数控系统、火焰切割系统、驱动系统,不同厂家生产的大体相同。 数控火焰切割机英文名称flame cutting machine数控火焰切割机切割具有大厚度碳钢切割能力,切割费用较低,但存在切割变形大,切割精度不高,而且切割速度较低,切割预热时间、穿孔时间长,较难适应全自动化操作的需要。它的应用场合主要限于碳钢、大厚度板材切割,在中、薄碳钢板材切割上逐渐会被等离子切割代替。
小窍门:
数控火焰切割机切割时一般选用中性焰或轻微的氧化焰。在切割过程中要保证火焰的强度要适中,应根据工件厚度、割嘴种类和质量要求选用预热火焰。
在气割厚钢板时,龙门式数控火焰切割机由于气割速度较慢,为防止割缝上缘熔化,应相应使火焰能率降低;若此时火焰能率过大,会使割缝上缘产生连续珠状钢粒,甚至熔化成圆角,同时还造成割缝背面粘附熔渣增多,而影响气割质量。如在气割薄钢板时,因气割速度快,可相应增加火焰能率,但割嘴应离工件远些,并保持一定的倾斜角度;若此时火焰能率过小,使工件得不到足够的热量,就会使气割速度变慢,甚至使气割过程中断。
下面是我们总结的一些使用过程中的小窍门:
1、预热火焰的功率要随着板厚的增大而加大,割件越厚,预热火焰功率越大;
2、在切割较厚钢板时,应采用轻度碳化焰,以免切口上缘熔塌,同时也可使外焰长一些。
3、使用扩散型割嘴和氧帘割嘴切割厚度 200mm 以下钢板时,火焰功率选大一些,以加速切口的前缘加热到燃点,从而获得较高的切割速度。
4、切割碳含量较高或合金元素教多的钢材时,因为他们燃点较高,预热火焰的功率要大一些。
5、用单割嘴切割坡口时,因熔渣被吹向切口外侧,为补充能量,要加大火焰功率。 特点分析:数控火焰切割机将传统的火焰切割方式与数控自动化技术相结合,可用于6mm厚度以上的碳板及普碳板切割加工,考虑到国内市场的钢材使用情况,数控火焰切割仍然占有较大的市场。 数控火焰切割机的切割方式跟数控等离子切割机的切割方式是不同的,火焰切割是利用高温火焰将钢板表面的某一点加热至燃点,并充以高压氧,使之燃烧形成切口的切割方法。
通常火焰切割时需要燃气和氧气,而火焰的可用燃气有三种:煤气,丙烷,乙炔。其中煤气发热量最小,丙烷其次,乙炔发热量最大。发热量越大,切割越快,燃烧速度越快,切割效果就越好。
火焰切割时只能切割容易氧化的金属,含碳量比较高的火焰是很难切割的。火焰切割的厚度一般都是6mm以上的碳钢,对于6mm以下的板材虽然也可以切割,但是因为板材较薄,因为火焰切割的方式是利用高温火焰将钢板表面的某一点加热至燃点,并充以高压氧,使之燃烧形成切口的切割方法。
所以在切割板材时容易使得产生板材热变形,切割出来的板材就达不到好的效果。一般火焰数控切割机可以切割到200mm,再经过特殊改造后可以切割350mm。
在切割速度上,数控火焰切割比人工切割要快上很多倍。但是比等离子切割又稍慢一些。用20mm厚的板材做比较。火焰切割速度大约每分钟450mm/min,等离子切割速度大约每分钟1500mm/min。在切割效果上火焰切割的垂直度要比等离子的切割垂直度要好,火焰切割割面是垂直的,等离子切割割面有一定的倾斜。
操作规程:
一、工作前
(1)检查各气路、阀门,是否有无泄漏,气体安全装置是否有效。
(2)检查所提供气体入口压力是否符合规定要求。
(3)检查所提供电源电压是否符合规定要求。
二、工作中
1。调整被切割的钢板、尽量与轨道保持平行。
2。根据板厚和材质,选择适当割嘴。使割嘴与钢板垂直。
3.根据不同板厚和材质、重新设定机器中的切割速度和预热时间,设定预热氧、切割氧合理的压力。
4.在点火后,不得接触火焰区域。操作人员应尽量采取飞溅小的切割方法,保护割嘴。
5.检查加热火焰,以及切割氧射流,如发现割嘴有损坏,应及时更换、清理。清理割嘴应用专用工具清理。
6.切割过程中发生回火现象,应及时切断电源,停机并关掉气体阀门,回火阀片若被烧化,应停止使用,等厂家或专业人员进行更换。
7.数控火焰操作工操作切割机时,要时刻注意设备运行状况,如发现有异常情况,应按下紧停开关,及时退出工作位,严禁开机脱离现场。
8.操作人员应注意,切割完一个工件后,应将割炬提升回原位,运行到下一个工位时,再进行切割。
9.操作人员应按给定切割要素的规定选择切割速度,不允许单纯为了提高工效而增大设备负荷,处理好设备寿命与效率和环保之间的关系。
三、下班后
下班后,设备应退回保障位,关闭气阀。管内残留气应放尽、关闭电源。
2.如果实行交接班制度,应将当班设备运行状况作好交接班记录。
3.应认真清理场地,保持工作区内的整洁、有序。
四、日常保养
轨道不允许人员站立、踏踩、靠压重物,更不允许撞击,导轨面每个班用压缩空气除尘后用纱布沾20#机油擦拭轨面。随时保持导轨面润滑、清洁。
2.传动齿条上每天用应20#机油清洗,不允许齿条上有颗粒飞溅物。
3.操作人员只允许拆卸割嘴,其余零件不能随意拆卸,电气接线盒只允许有关人员检修时,方能打开。
4.该设备若出现故障,应及时请维修人员处理,故障较大时,应先报设备处组织有关人员会审,确定维修方案。严禁私自拆机检查。

取消 评论
你需要学会两种软件。1:CAD 2:套料软件
CAD把零件二维图画好,保存。
使用套料软件导入零件二维图,排版,输出CNC。
套料软件目前国内用得最多的是FastCAM。但很难找到免费版。不过公司有床子的话一般都会配。
公认最好的套料软件是SigmaNest 和ProNest。
如果你想找ProNest免费版可以到Q扣群找。
取消 评论
完全可以的,而且如果你走刀路径不是很复杂的话,可以直接用免费版本产生代码然后改改就可以了
取消 评论
