高频整流为何一般都用,半波整流呢?

  • 回答数

    9

  • 浏览数

    5045

  • 关注者

    41

9个回答

高频整流不一定都采用半波整流:
高频整流是采用半波还是其它形式,决定因素是负载的需要和输入电源的特性及成本等。并不是高频整流一定得用半波。总之,整流形式与电源频率没有关系。
小功率开关电源的常见电路结构是单管式:输入直流正电经开关变压器初级到开关管到负电,开关变压器次级一端接地,另一端接半波整流管正极,管负极输出正电。
高频整流工作过程:
开关管导通和截止不断交替,两个状态变压器线圈都产生电压,这两个电压方向是相反的,从次级看就是交流的正负两个半周。仅从这点看,开关电源的输出可以用任何形式的整流。但是,这类开关电源的设计方案是开关管导通时,变压器贮能,开关管截止时,变压器释能。所以,只能用半波一种形式--只用开关管截止时的半周。可以看出,此整流管其实是续流管。如果两个半周都向负载供电。会破坏开关电源的工作。特别是自激电路会很严重。当然,开关管导通时的半周小功率地输出还是可以的。
取消 评论
是采用半波还是其它形式,决定因素是负载的需要和输入电源的特性及成本等。并不是高频整流一定得用半波。总之,整流形式与电源频率没有关系。
小功率开关电源的常见电路结构是单管式:输入直流正电经开关变压器初级到开关管到负电,开关变压器次级一端接地,另一端接半波整流管正极,管负极输出正电。
工作过程是,开关管导通和截止不断交替,两个状态变压器线圈都产生电压,这两个电压方向是相反的,从次级看就是交流的正负两个半周。仅从这点看,开关电源的输出可以用任何形式的整流。但是,这类开关电源的设计方案是开关管导通时,变压器贮能,开关管截止时,变压器释能。所以,只能用半波一种形式--只用开关管截止时的半周。可以看出,此整流管其实是续流管。如果两个半周都向负载供电。会破坏开关电源的工作。特别是自激电路会很严重。当然,开关管导通时的半周小功率地输出还是可以的。
取消 评论

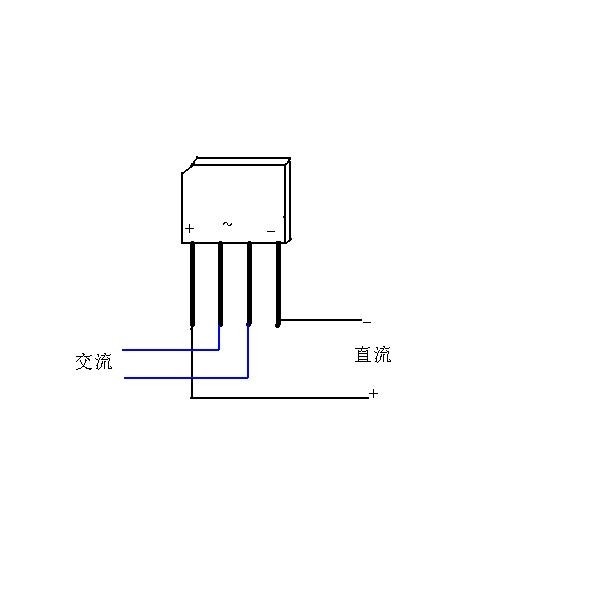

如图

取消 评论
它是用来保护后面的电路的。
正方向不用说了,你很清楚。负半周的时候,如果没有二极管,强大的反向电压将从后面电路的尾部(也就是稳压二极管的正极那边)进去,这里面任何一个电路都受不了在地的方向上出现高电压,所以会被全部烧掉。
而现在有了这个二极管,它会牺牲自己,只要负电压高于0.7V,二极管导通,这样后面的电路就没事了。
简单的说就是牺牲二极管,让它承受负电压压降,保护后面的电路。
取消 评论
标有“+”和“-”的是输出(直流电压)端,“+”为正极;“-”为负极。
标有“∽”的是市电220V交流电压输入端。
取消 评论
开关电源的方波 相对来说是单向的脉冲。不需要做桥式整流。 电流大的地方变压器使用双绕组,半桥整流(正弦波似的全波整流)。对于开关电源脉冲方波,使用桥式整流器没用,浪费器件而已。
取消 评论
是不是整流桥有一路不通造成直流电压低?
取消 评论
应该没影响 煲机不需要什么专门的音乐,就听自己常听的音乐即可,摇滚也没问题,关键是音量不要太大就行了。
取消 评论
压降是非线性的
取消 评论
