CAD中怎么删除一条线的某一部分?

已举报 回答 关注
CAD中怎么删除一条线的某一部分?
问在线客服
扫码问在线客服
  • 回答数

    8

  • 浏览数

    13,137

8个回答 默认排序
  • 默认排序
  • 按时间排序

已采纳
1、给这条线加入两个删除边界,然后输入TR(修剪)命令,选择全部对象,点需要删除的部分即可。

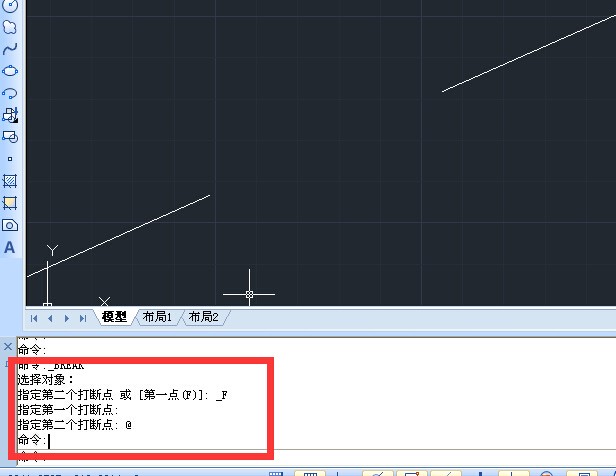

2、使用两次打断命令,打断需要删除的部分,然后删除不要的部分即可。

取消 评论
你是用了CAD智能选择了。请把智能选择取消后在点打断,但打断的是你在线上点击两下鼠标之间的距离噢。
取消 评论
你是不是在布局里面操作呢
取消 评论
我觉得应该是软件问题,我也遇到过。。。我有时候突然选不中某些线条,无法移动和删除,关闭CAD在打开就会好,软件重启应该就好了,破解版的都这样!
取消 评论
打断,br
取消 评论
没太懂你意思。看图才知道。
取消 评论
用两条相交的直线把圆隔开,再 剪切,留下要用的圆弧,再删除相交的直线就好~
取消 评论
如果没有使用错误的话,就是软件问题了,可以重装试试。
取消 评论
