POWER SW开关线肿么接

已举报 回答 关注
POWER SW开关线肿么接
问在线客服
扫码问在线客服
  • 回答数

    9

  • 浏览数

    8,082

9个回答 默认排序
  • 默认排序
  • 按时间排序

已采纳
台式电脑机箱面板的接线和主板连接的方法:
1、把所有排线理在一起,根据上面的标注,先来明确每根线的定义:
a、电源开关:POWER SW,可能用名:POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等,功能定义:机箱前面的复位按钮。
b、复位/重启开关:RESETSW ,可能用名:RESET、Reset Swicth、Reset Setup、RST等,功能定义:机箱前面的开机按钮。
c、电源指示灯:+/- 可能用名:POWER LED、PLED、PWRLED、SYS LED等
d、硬盘状态指示灯:HDD LED , 可能用名:HD LED
e、内置小喇叭(或称报警器):SPEAKER,可能用名:SPK,功能定义:主板工作异常报警器。
f、音频连接线:AUDIO ,可能用名:FP AUDIO ,功能定义:机箱前置音频,一般都是一个整体。
g、USB 连接前置接口的,一般都是一个整体。
2、在主板上找到各针脚的位置。

3、全部连接线插完后,检查所有硬件安装是否正确并已经坚固。同时检查所有连接线是否正确并已经坚固。
4、检查完成后,在机箱上按开机按钮,检查所有指示灯显示是否正常。
5、指示灯检查正常后,用U盘和耳机等,检查前置USB及前置音频是否正常。
6、检查一切正常后盖上机箱。排线连接工作完成。
提示:所有操作请在电源断电后进行。
取消 评论
主板上的Power sw和Reset sw均是连接到机箱按键开关上的,都是触发式。意思是平时都是开路,你把两个触角短接一下,即启动和重启。
测试主板时,接电源,显卡,内存后,短接一下Power sw两个触角,主板加电启动。
Power led+,Power led-可能有正负区别,插反了不亮而已,没事。CMOS也放电试试

你报错信息应该是硬盘有问题,或者主板的硬盘并口有问题,
取消 评论
一版是接在主板的右下角的插针上```你说的这些都是机箱线里面的标识!!主板上可有很多种标识:比如 开关:PWSW .ATX SW. PWR SW. PS-ON 复位:RST RESET 硬盘灯:HDLED. HDD. IDE 电源指示灯:PLED. GLED. PWR-LED. 扬声器:SPK 表示``你只要对照主板右下角的插针上标识相对应的就OK了 记住了 开关 和复位不分正负的 接上去了就行 电源指示灯是绿线+ 白线- 硬盘指示灯 红线+ 白线- 扬声器是 红线+ 黑线- 一般他都会标出来的``在主板的右下角边上的位置``记主了``接反了灯就不会亮``不过你知道是插在这里的``反过来就OK了。。。
取消 评论
主板上有图的你注意看
取消 评论
仔细看,这个一般主板上有标示,就是字体极小,应该在插针不远处
取消 评论
每个型号的主板,这些跳线的位置都不同,你需要看主板上的标识才行。
另,土太多了,必须除尘。
取消 评论
另2跟是不是接灯的
取消 评论

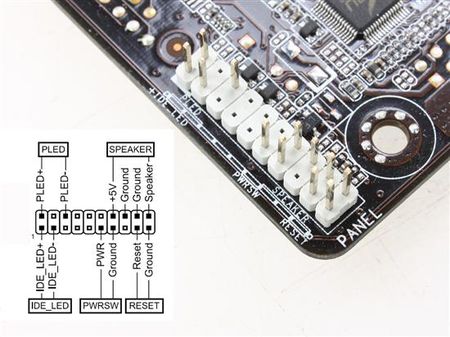

找主板上九针位置,看紧挨着九针的小字有PLED字样,针位一排四针,一排五针,多出一针的三位,孔其他得挨着插,无所谓位置
取消 评论
