昂达主板,开机电源键的线联接在哪

已举报 回答 关注

昂达主板,开机电源键的线联接在哪

  • 回答数

    4

  • 浏览数

    5,440

4个回答 默认排序
  • 默认排序
  • 按时间排序

已采纳
昂达主板,开机电源键的线连接方法:
1、把所有排线理在一起,根据上面的标注,先来明确每根线的定义:
a、电源开关:POWER SW,可能用名:POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等,功能定义:机箱前面的复位按钮。
b、复位/重启开关:RESETSW ,可能用名:RESET、Reset Swicth、Reset Setup、RST等,功能定义:机箱前面的开机按钮。
c、电源指示灯:+/- 可能用名:POWER LED、PLED、PWRLED、SYS LED等
d、硬盘状态指示灯:HDD LED , 可能用名:HD LED
e、内置小喇叭(或称报警器):SPEAKER,可能用名:SPK,功能定义:主板工作异常报警器。
f、音频连接线:AUDIO ,可能用名:FP AUDIO ,功能定义:机箱前置音频,一般都是一个整体。
g、USB 连接前置接口的,一般都是一个整体。

2、在主板上找到各针脚的位置。

3、全部连接线插完后,检查所有硬件安装是否正确并已经坚固。同时检查所有连接线是否正确并已经坚固。
4、检查完成后,在机箱上按开机按钮,检查所有指示灯显示是否正常。
5、指示灯检查正常后,用U盘和耳机等,检查前置USB及前置音频是否正常。
6、检查一切正常后盖上机箱。排线连接工作完成。

提示:所有操作请在电源断电后进行。
取消 评论
能说下具体情况吗? 能装系统吗
取消 评论

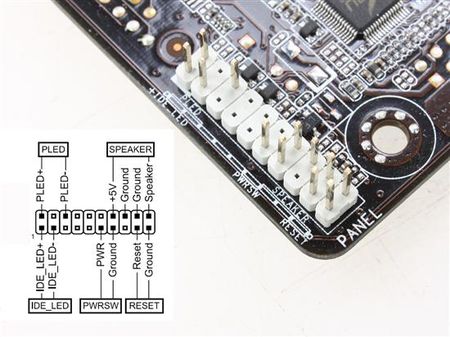

在主板的右下角会有面板插针,上面有丝印标志,开机键一般是power on、on off,将机箱上的插线对应连接。
请采纳!
取消 评论
那东西你带着电就拔来拔去......没坏也得变成坏,应该是主板坏了吧,再说电源不插线不会转的?问题比较复杂了,还是拿表先测测吧,主板拿检测卡测测,有毛病自然就会显示了
取消 评论
