电脑主板接线F_PANEL配图求大神教接

已举报 回答 关注
电脑主板接线F_PANEL配图求大神教接
问在线客服
扫码问在线客服
  • 回答数

    3

  • 浏览数

    12,365

3个回答 默认排序
  • 默认排序
  • 按时间排序

已采纳
我去 这是开关机 重启 灯的插座?不会吧
如果是这个的话 没记错的话应该是这样的
一般重启 开关机等接口的插座 那个插那个在主板上会有相应的提示的
在电源灯的线上会标有正极+号负极-号

取消 评论
在左下角有一排针头,在下面有针头应插的线的相应英文缩写
取消 评论

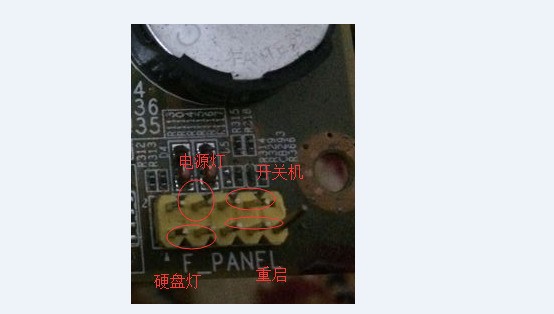

右下角,黄色的,那里写着F_PANEL的地方,旁边还有图。主板用户手册上也有图解。

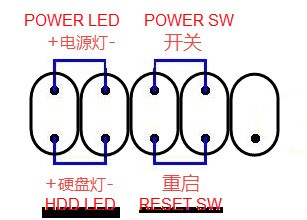

这里再给你画一个:

对于未标注+-号的HDD LED插头,+号插彩色线,-号插白色线
