我的iPod Touch进水了,我想拆开擦擦,可是没有找到螺丝啊,我的是4代,请问iPod Touch4 怎么拆?

已有1个回答

    raychaw 2012-05-11 16:17

    苹果iPod touch4与前三代产品相比,变化明显,机身更加轻薄,所以打开iPod touch 4代的难度稍大,所以使用的工具也就随之增多了。

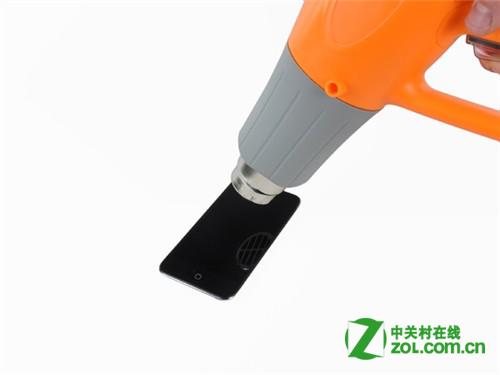

    1、先用热胶*在touch 4代外壳间进行加热处理,使它用来粘合的黏合剂软化,便于我们打开机身外壳(没有的用热吹风机也可以代替)
    点击查看大图

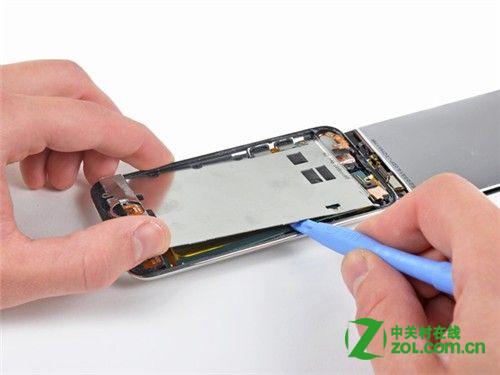

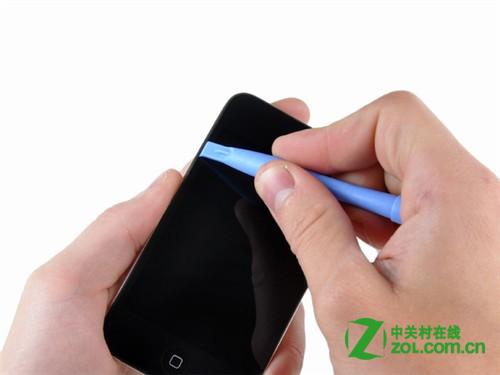

    2、在经过一阵加热处理后,就可以用塑料起壳笔将机身打开了。
    点击查看大图

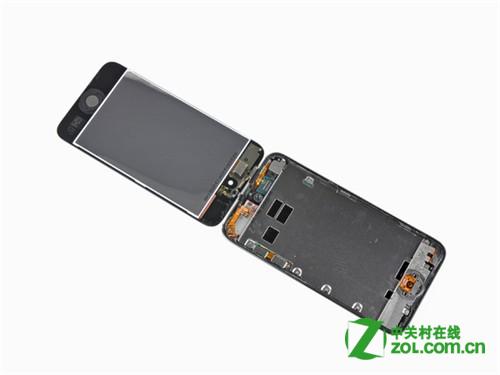

    3、打开之后,可以一分为二,一边是屏幕,一边是机身主板。屏幕排线紧紧的缠绕在主板里
    点击查看大图
    点击查看大图

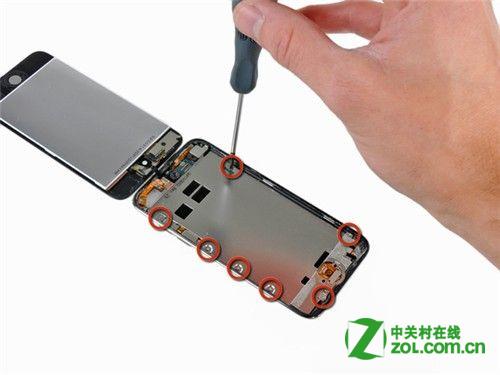

    4、下一步的工作就是打开EMI屏蔽面板了,在touch 4内部可以看到许多螺丝固定处,所有需要拧掉的螺丝都在上图示出。
    点击查看大图
    5、拧下螺丝以后,再用起壳笔轻轻撬开
    点击查看大图

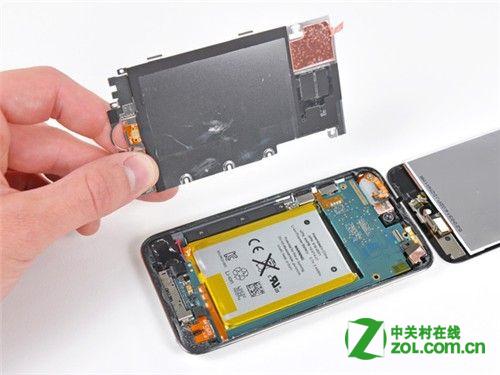

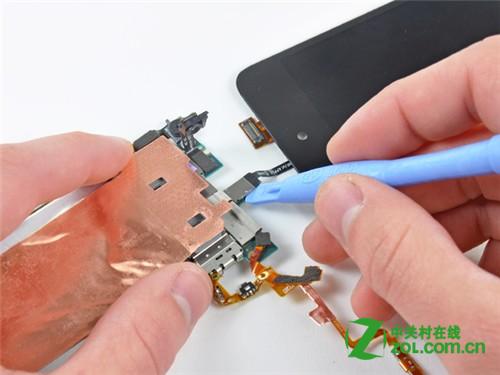

    6、拿掉EMI屏蔽面板
    点击查看大图

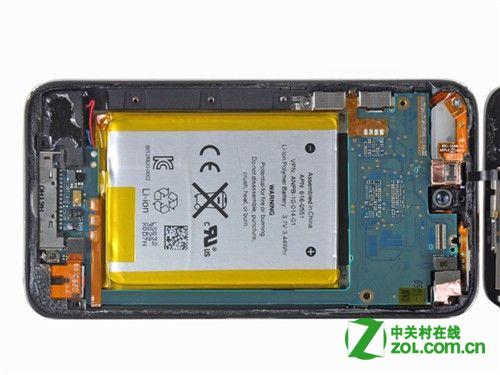

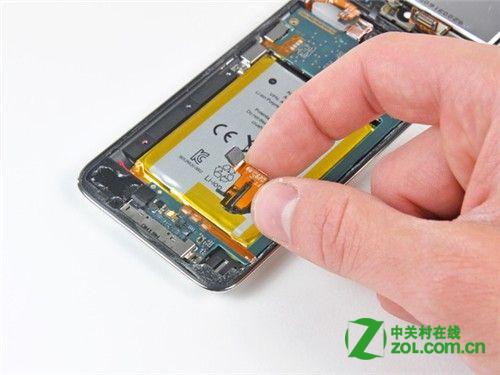

    7、Touch4中的锂电池是直接焊接在主板上,在下图中电池左侧桔红色长条处
    点击查看大图

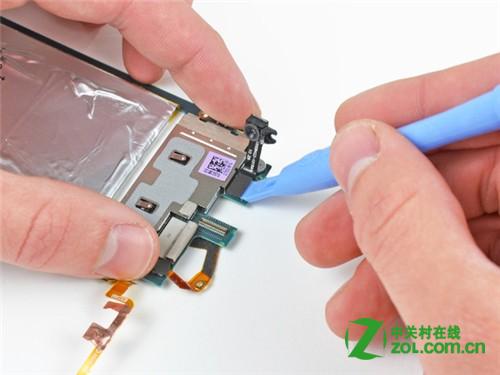

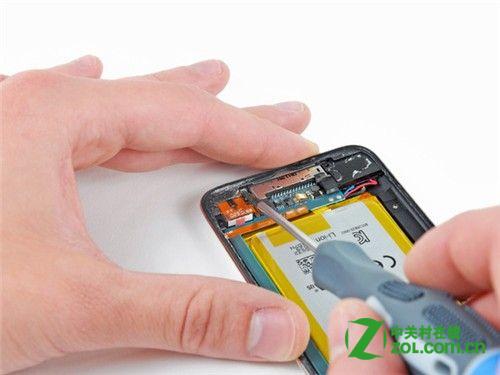

    8、先把最简单的耳机插孔拿下来,用起壳笔拔出接头
    点击查看大图
    点击查看大图
    点击查看大图

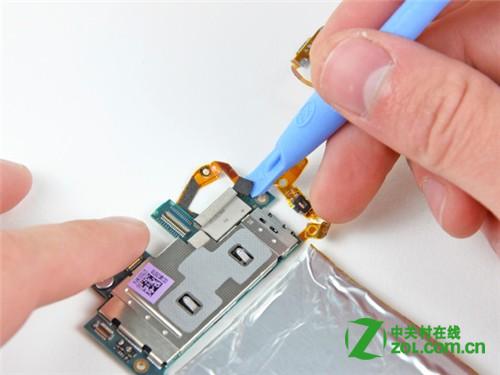

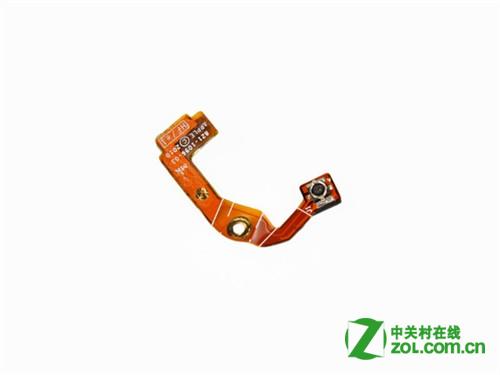

    9、拆卸掉简单的音频输出元件后,下面的工作就相对复杂了,我们需要将主板从外壳中取出来,这项工作的难度就是穿梭在主板正面与背面的连接线,其中属睡眠键(Sleep)的走线最为难缠。打开一定的缝隙,将睡眠键的排线拔掉
    点击查看大图

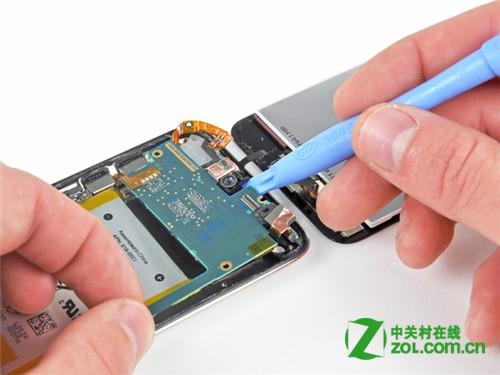

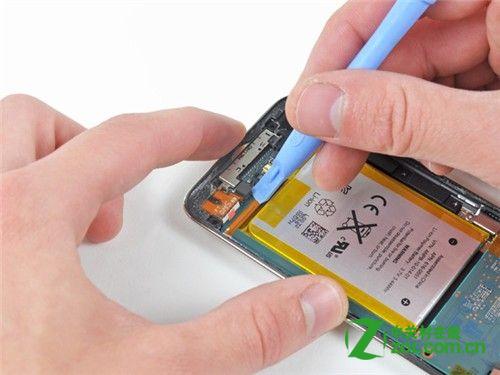

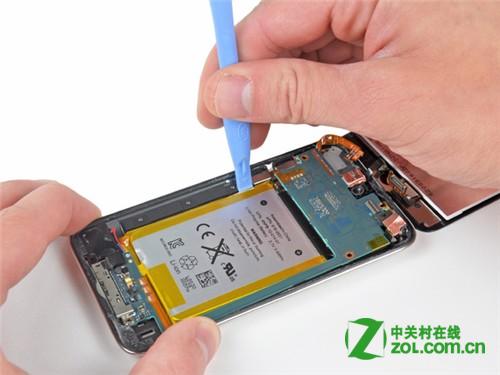

    10、从电池部分翘起整块主板
    点击查看大图

    11、在撬起主板之后,我们就可以看到相关按键连接的排线了,我们先要拧掉按键挡板的螺丝,然后按键排线的排列就相当清晰了,慢慢起掉排线之后,主板就可以从外壳中拿出来了。按键螺丝位置示意
    点击查看大图

    12、拿掉按键挡板
    点击查看大图

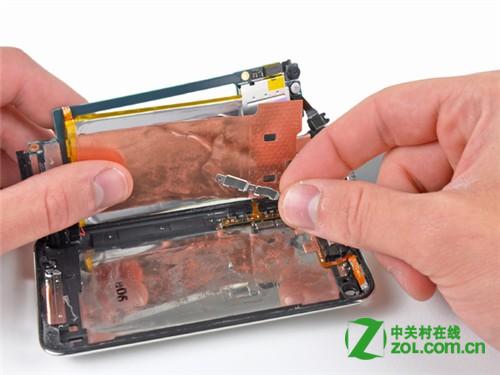

    13、将排线一一取出
    点击查看大图

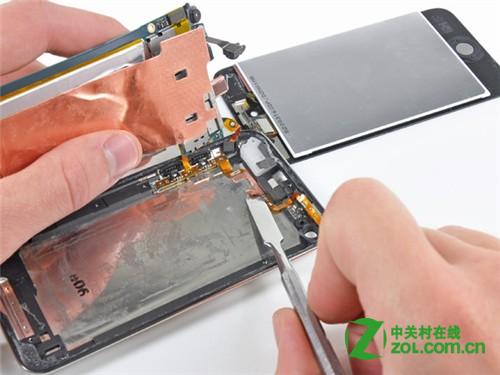

    14、把主板从外壳中拿出来是本次拆解中最复杂的部分,也是最需要耐心的部分,拿掉主板后我们下一步就是拆掉屏幕和主板之间的排线,将屏幕单元彻底分离出来。下图为屏幕与主板之间连接的黑色细薄排线
    点击查看大图


    15、撕掉散热贴纸
    点击查看大图

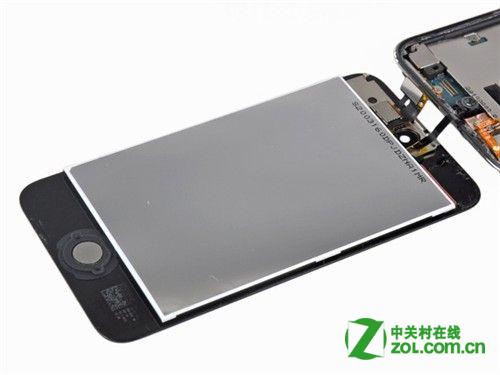

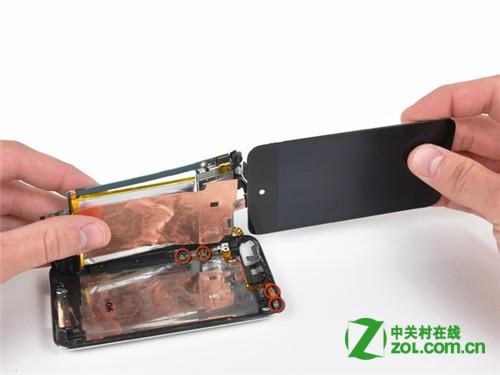

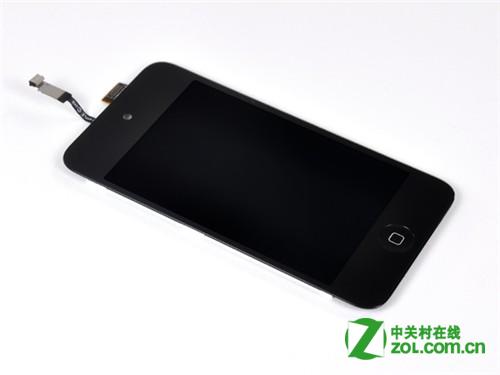

    16、屏幕就顺利的卸下来了
    点击查看大图

    17、最复杂的拆解过程已经过去了,下面的工作就是拆掉touch 4代前后的摄像头。摄像头旁边类似纽扣电池的银色圆柱形电子器件就是麦克风(非振动马达)
    点击查看大图

    18、拆完后面的再拆前面的
    点击查看大图

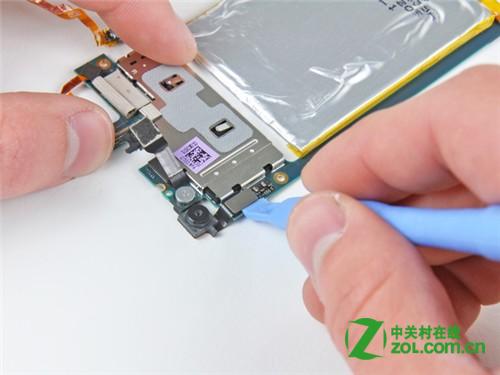

    19、下面需要拆解的就是连接WiFi模块的天线了,它位于主板顶端,位于前置摄像头的下方,拆解起来也是非常简单的。用起壳笔可以拔掉大部分连接线
    点击查看大图

    连接WiFi模块天线特写
    点击查看大图

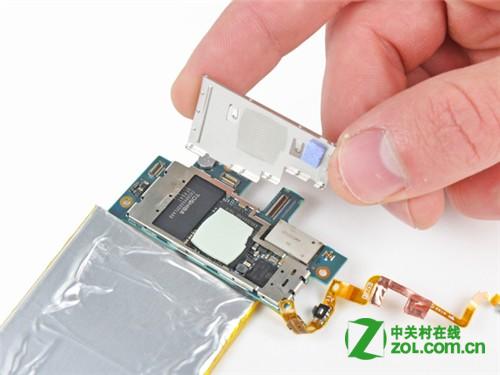

    20、拆掉连接WiFi模块的天线之后,下面就可以掀开主板芯片上的EMI屏蔽保护面板了,下面就隐藏着一颗强大的苹果A4处理器。掀开芯片上方的EMI保护面板(A4处理器上涂着散热用硅脂)

    点击查看大图

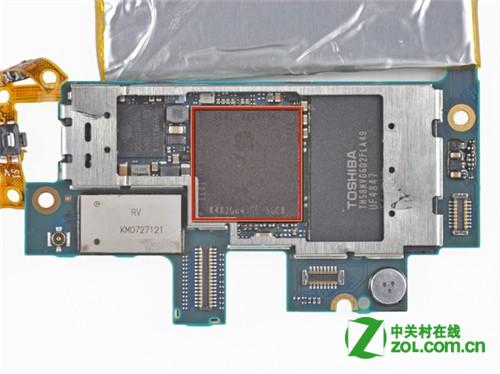

    然后,我们就可以看到iPod Touch 4的芯片了:
    点击查看大图


    至此,整个iPod Touch 4就拆解完毕了!下图为全部组件:
